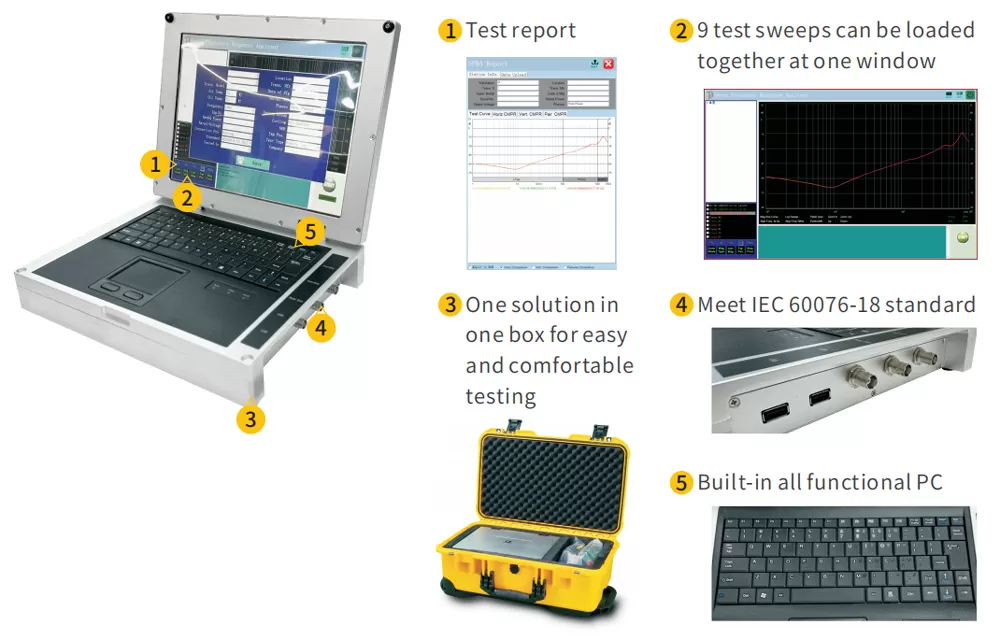

容易な使用のための小さく、軽量
IEC 60076-18標準を満たす
分析ソフトウェアはさらなる診断を可能にします

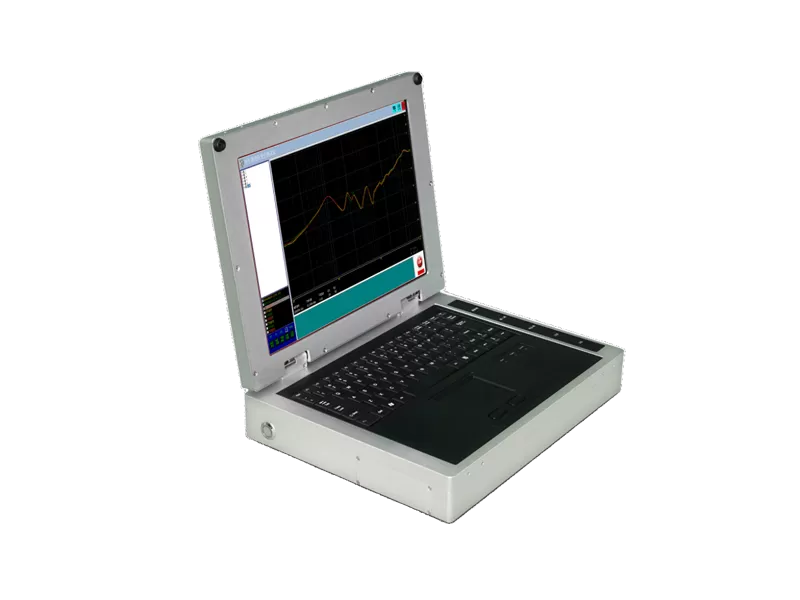

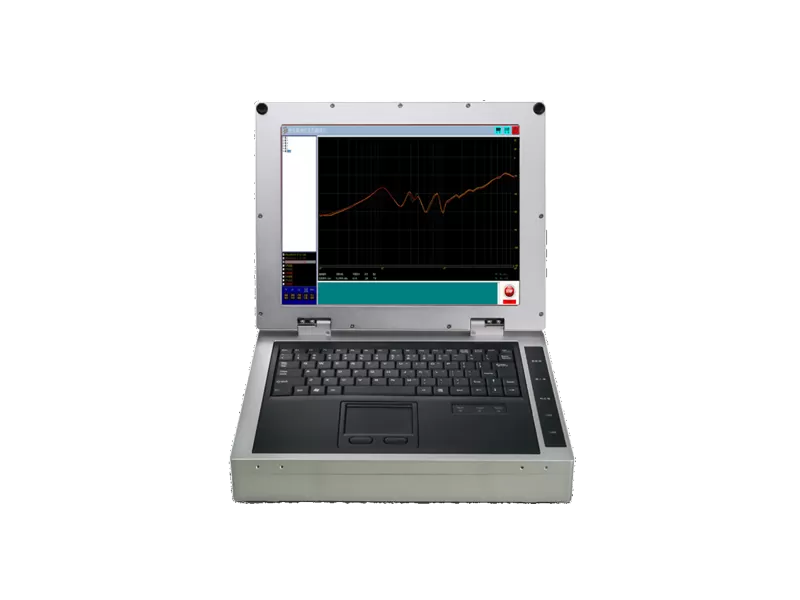

キーボードとタッチパッドを備えた内蔵のすべての機能的なPC

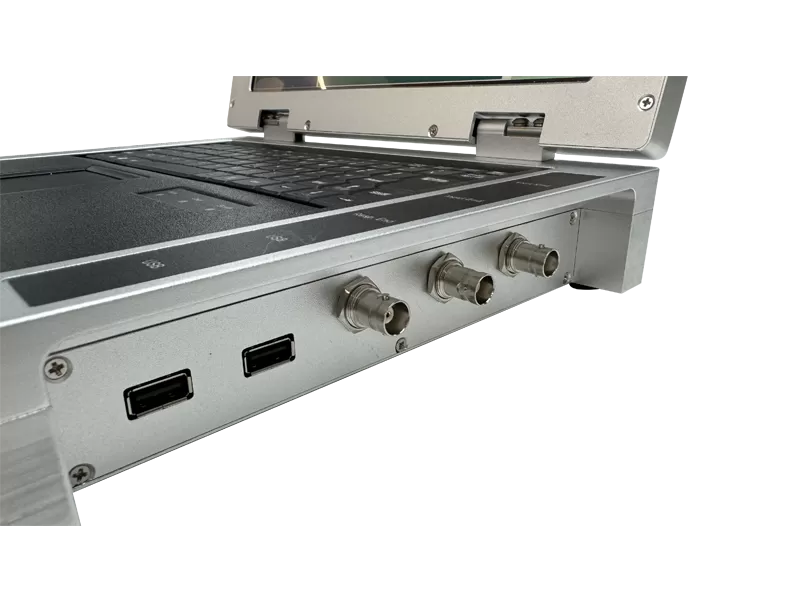

WDT-200は、変圧器が機械的損傷を受けているかどうかを評価するためにSFRA法を使用しています。 オンボードコンピューターを含むタフなキャリーケースに組み込まれているため、さらに持ち運びが可能です。 明るい太陽の光でも快適に使用できるようにする大きな明るい画面があります。 データはハードドライブに保存でき、USBポートを使用してダウンロードできます。

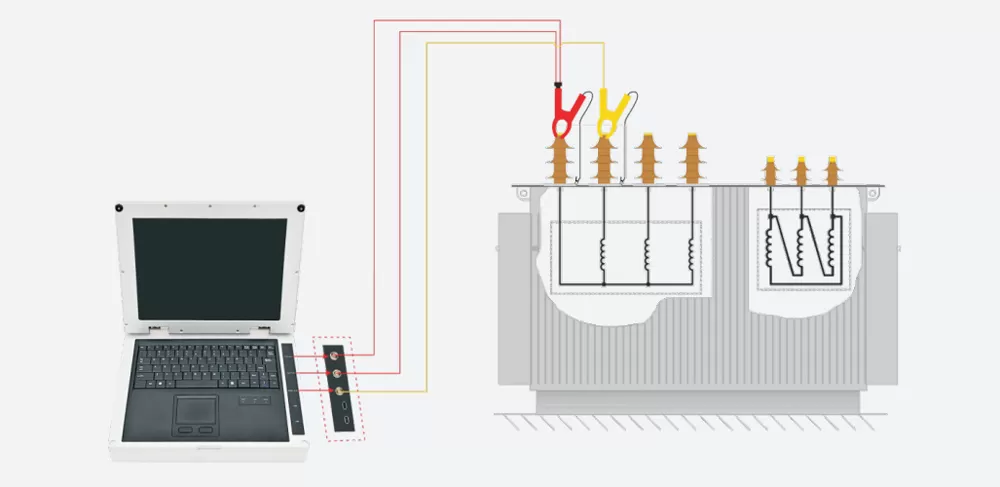

WDT-200は、連続的に増加する周波数の正弦波励起電圧を変圧器巻線の一方の端に注入し、もう一方の端から戻る信号を測定します。 周波数ドメインでの直接測定により、追加のデータ処理は必要ありません。

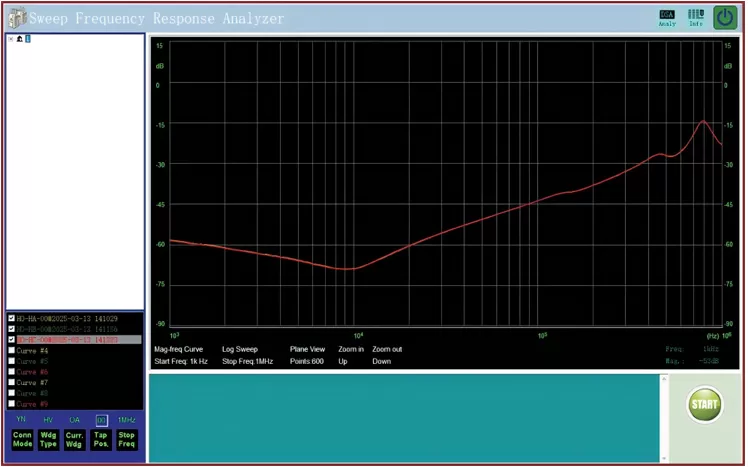

入力信号と出力信号の比較は、参照データと比較することができる固有の周波数応答を生成する。 それによって、偏差は内部コンポーネントの変化を示すことができる。 これらの偏差は、周波数範囲の異なるセクションに直接関連することができ、それらは互いに識別することができる。
巻線の変形と変位
ショートターンとオープン巻き
壊れたクランプ構造
コア接続の問題
部分的な巻き崩壊
欠陥のあるコアグラウンド
コアの動き

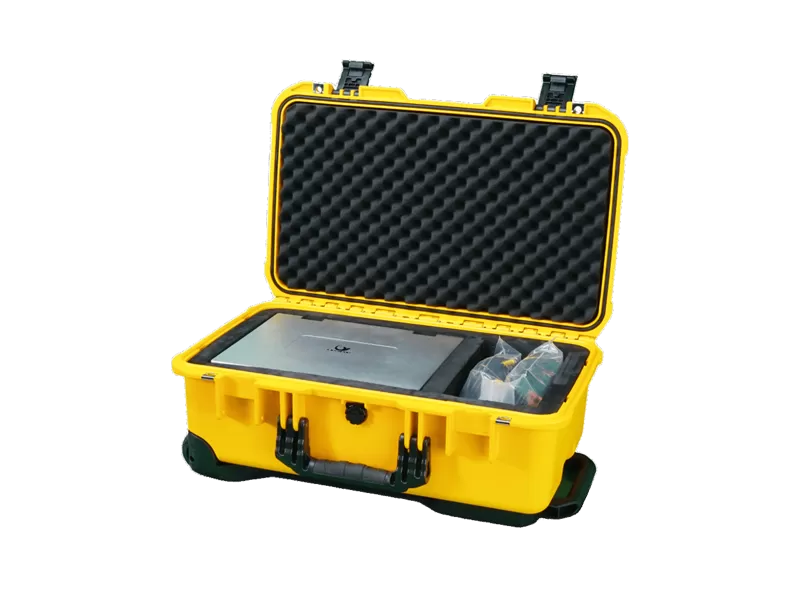

簡単で快適なテストのための1つのボックスに1つのソリューションWDT-200では、必要なすべてのコンポーネントを1つのボックスに入れます。 これにより、テストが非常に快適になり、システムの輸送が容易になります。 新しく開発された非常に頑丈な住宅は、現場でのテストに最適です。
| 出力電圧 | テスト中のVpp-25V自動調整 |
| 入力インピーダンス | 1MΩ (テストチャネルの抵抗に一致する作り付けの50Ω) |
| 周波数スイープ範囲 | 10Hz-16MHz(30MHzoptional) |
| 出力インピーダンス | 50Ω |
| ダイナミックレンジの測定 | -120dB ~ 20dB |
| 周波数精度 | 0.00001 |
| 電源 | 180-270VAC、50/60Hz |
| 環境条件 | Operatingtemperature:-10 ℃ 〜50 ℃ 湿度: ≤ 90% |
| ネットサイズ | 310 × 240 × 75mm |
| 正味重量 | 4.5kg |
| 総重量 | 15kg (ケースとテストケーブルセットを含む) |
