110kV回路ブレーカのタイミングと動きのテストケース

私は... テスト情報

Sheet1基本情報

テスト日	2024年7月8日	テスト科目	110kV GISサーキットブレーカー
テスターモデル	HVS-50	テスター名	回路ブレーカーアナライザー
場所	重慶、チアン		テスター	チーフオ

110kV Circuit Breakers Timing And Motion Tests Case

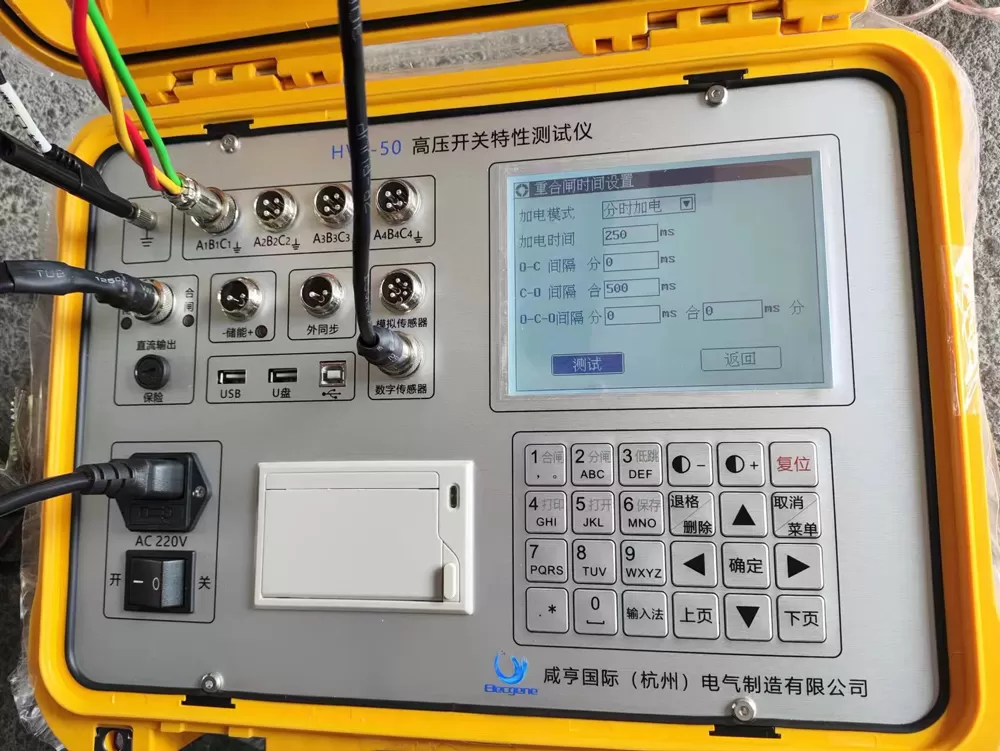

図1 HVS-50回路ブレーカーアナライザー

II.テストプロセス

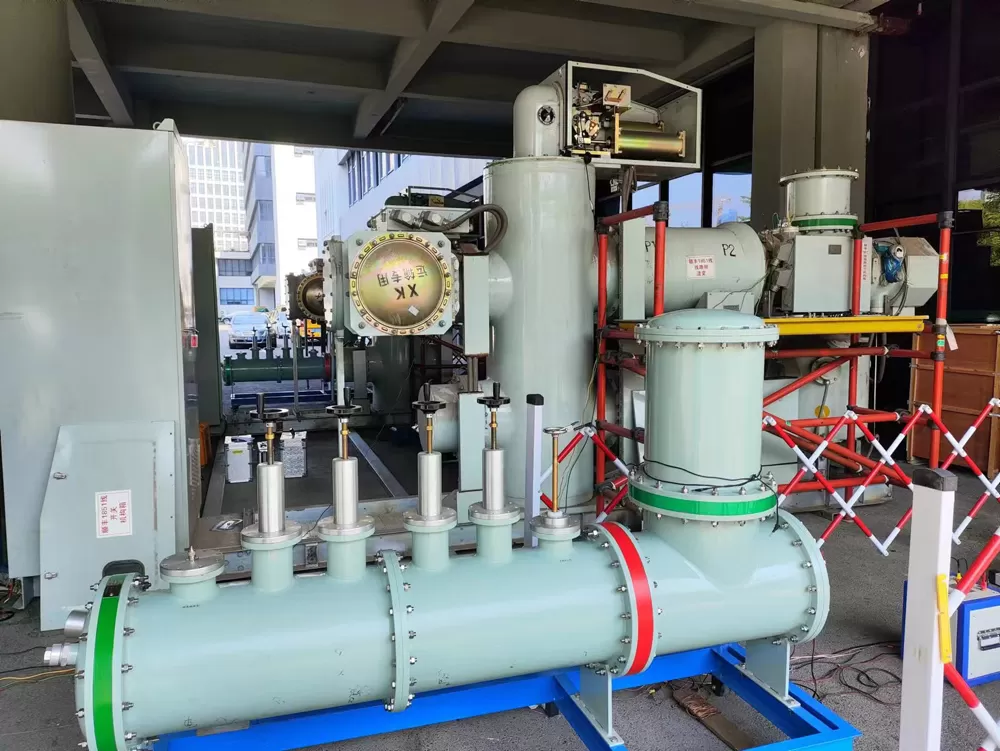

110kV Circuit Breakers Timing And Motion Tests Case 図2.全体的なGIS

上の図2、図3、および図4に示す方法に従って、計器および回路ブレーカーを制御回路、ブレークおよび回転シャフトに接続します。回路ブレーカのパラメータに従って設定した後、テストが実行されます。

110kV Circuit Breakers Timing And Motion Tests Case

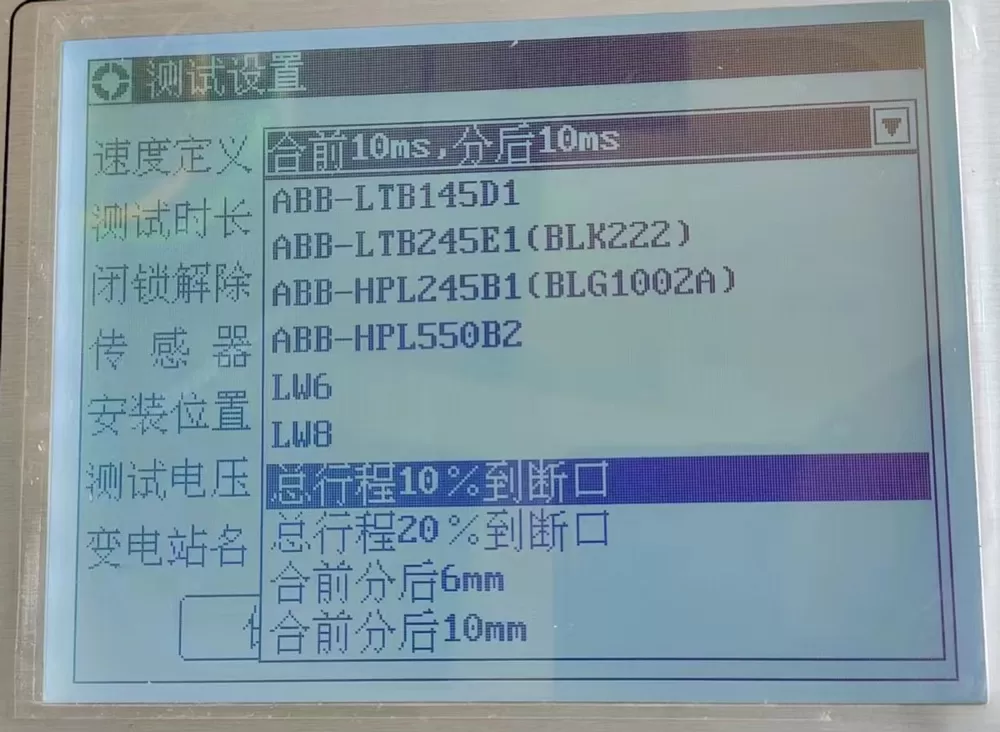

図3スピード定义

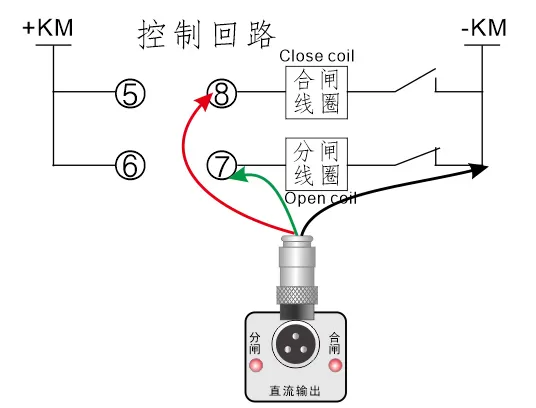

図4オープン/クローズコイルを接続

110kV Circuit Breakers Timing And Motion Tests Case

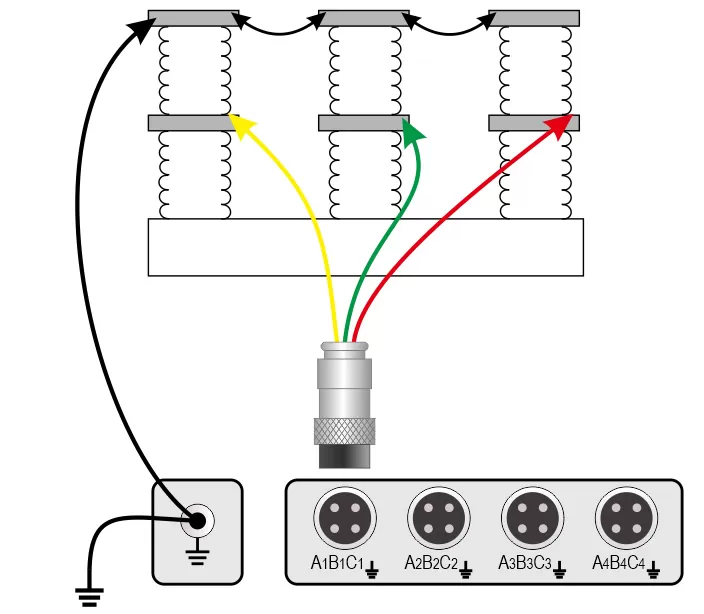

図5.ブレーカーを接続する

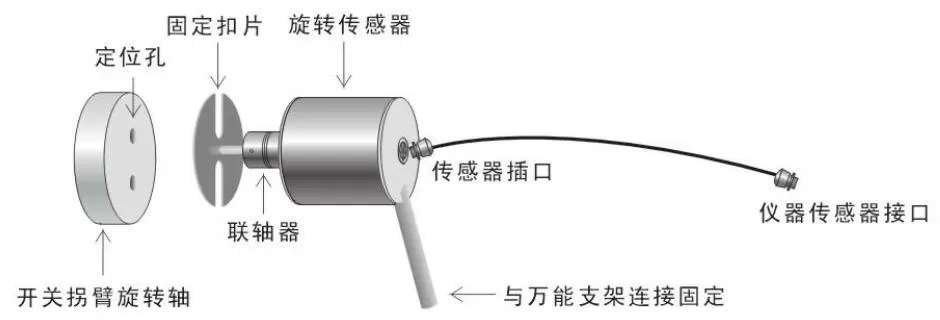

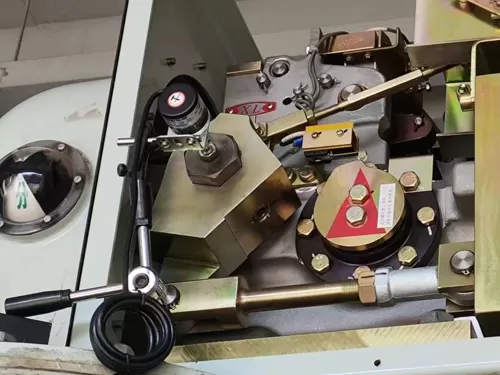

図6スピードセンサーを接続

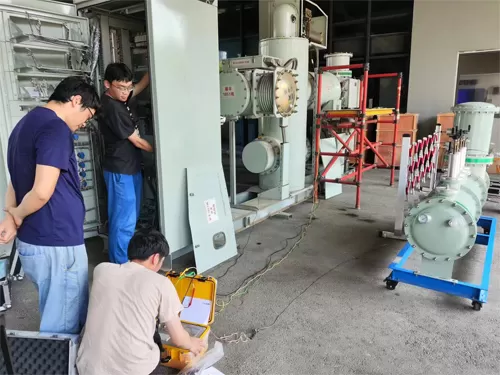

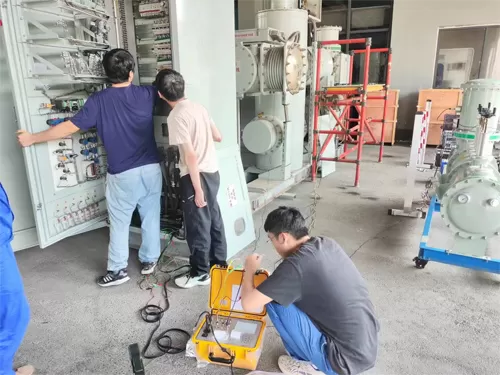

図7オンサイト表示

110kV Circuit Breakers Timing And Motion Tests Case

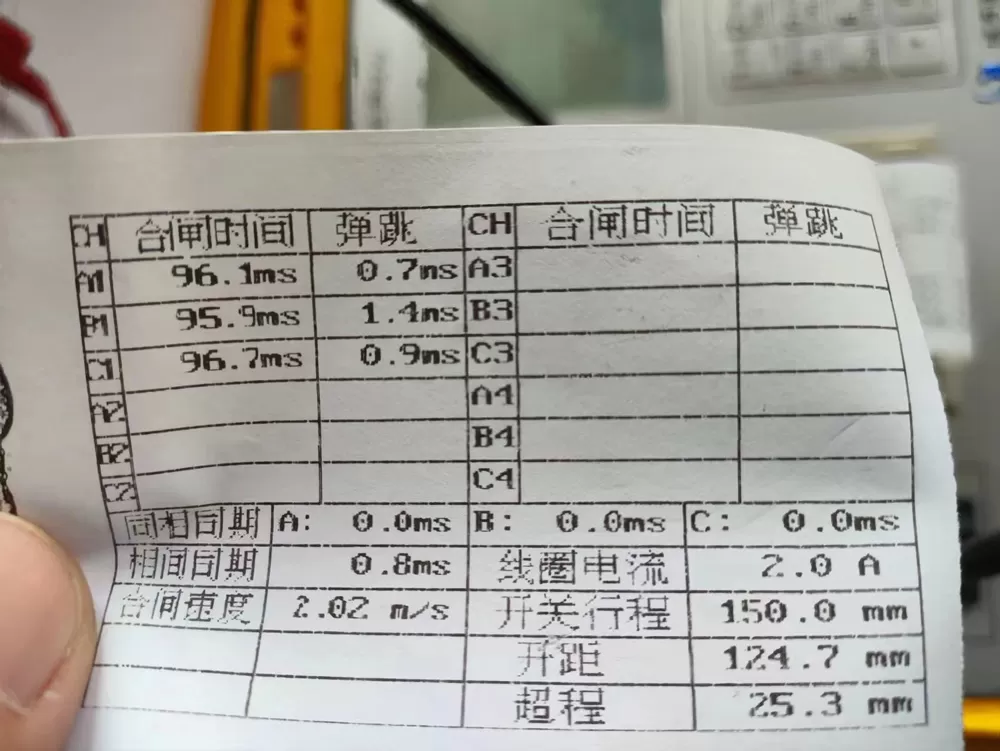

図8クロージングのタイミングとモーションテストの結果

110kV Circuit Breakers Timing And Motion Tests Case

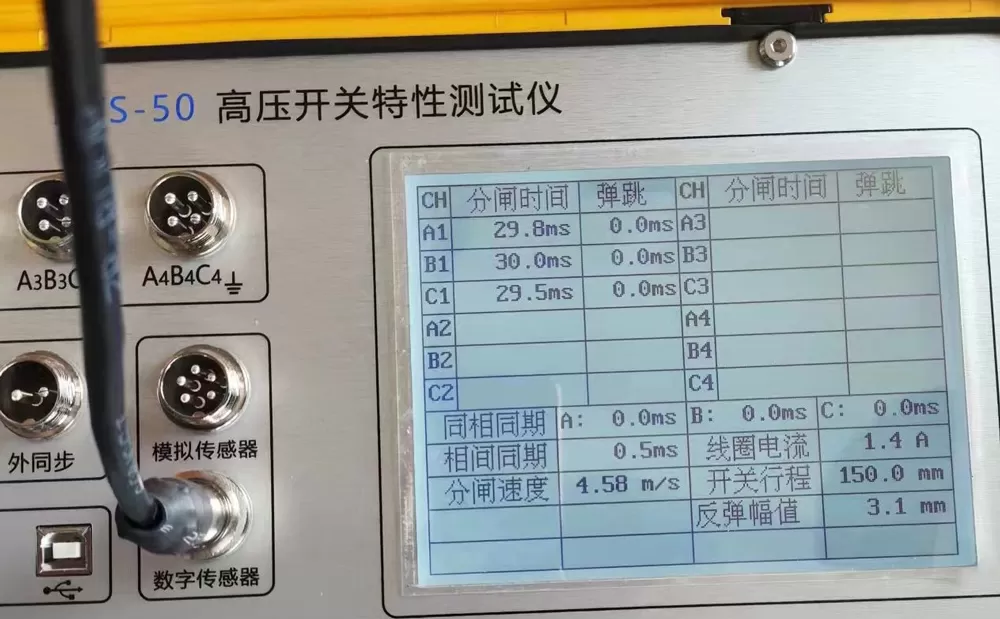

図9オープニングのタイミングとモーションテスト结果

III.テストの概要

サーキットブレーカーの機械的特性テストの主な目的は、機器の性能と動作状態を評価し、安全で信頼性の高い動作を確保することです。これらのテストには、開閉時間、速度、移動距離などの重要なパラメーターの詳細な測定と分析が含まれます。目的は、潜在的な問題を特定し、機器の寿命を延ばし、電力システムの安定性と安全性を高めることです。

テスト結果とサーキットブレーカーパラメータの比較を通じて、すべてのサーキットブレーカの結果が適格であると結論付けることができます。
