10kVオーバーヘッドライン音響イメージャー部分排出診断

部分放電は、十分に強い電界の作用下で電力機器の絶縁で局所的に発生する放電です。 部分的な放電はそれぞれ絶縁媒体にいくらかの影響を及ぼし、絶縁強度が低下し、高電圧電源装置の絶縁損傷を引き起こし、さらには人員に安全上の問題をもたらします。

音響イメージャは、測定された物体の表面に部分的な放電によって生成された音響信号を重ね合わせて視覚的な位置決め効果を形成し、操作および保守担当者が迅速に行うのを助けます。部分的な放電欠陥を正確かつ直感的に検出します。

アコースティックカメラは、マイクアレイビームフォーミング技術を使用して、リアルタイムの高解像度ビデオ画像にオーバーレイされた音源データを取得、測定、視覚的に表示します。 音源データをビデオ画像と統合することにより、変化する音源が「サウンドマップ」の形で画面上に動的に表示される。

電力システムで使用すると、誘電体の故障が発生している部分放電を安全かつ迅速に特定するのに役立ちます。

この頑丈で用途の広いツールは、電気障害、ガス漏れなど、さまざまな望ましくない産業条件をすばやく簡単に特定するのに役立ちます。 ピンポイントの精度でMini CAMを使用すると、検出が困難な可聴ノイズと超音波ノイズを即座に確認できます。128個のデジタルマイクを使用すると、不足しているものを明確に確認できます。

オプションのサーマルカメラパーツを追加することで、MiniCAMは音響イメージングとサーマルイメージングの間の機能を変更し、診断をより包括的かつ効率的にすることができます。

1.基本情報

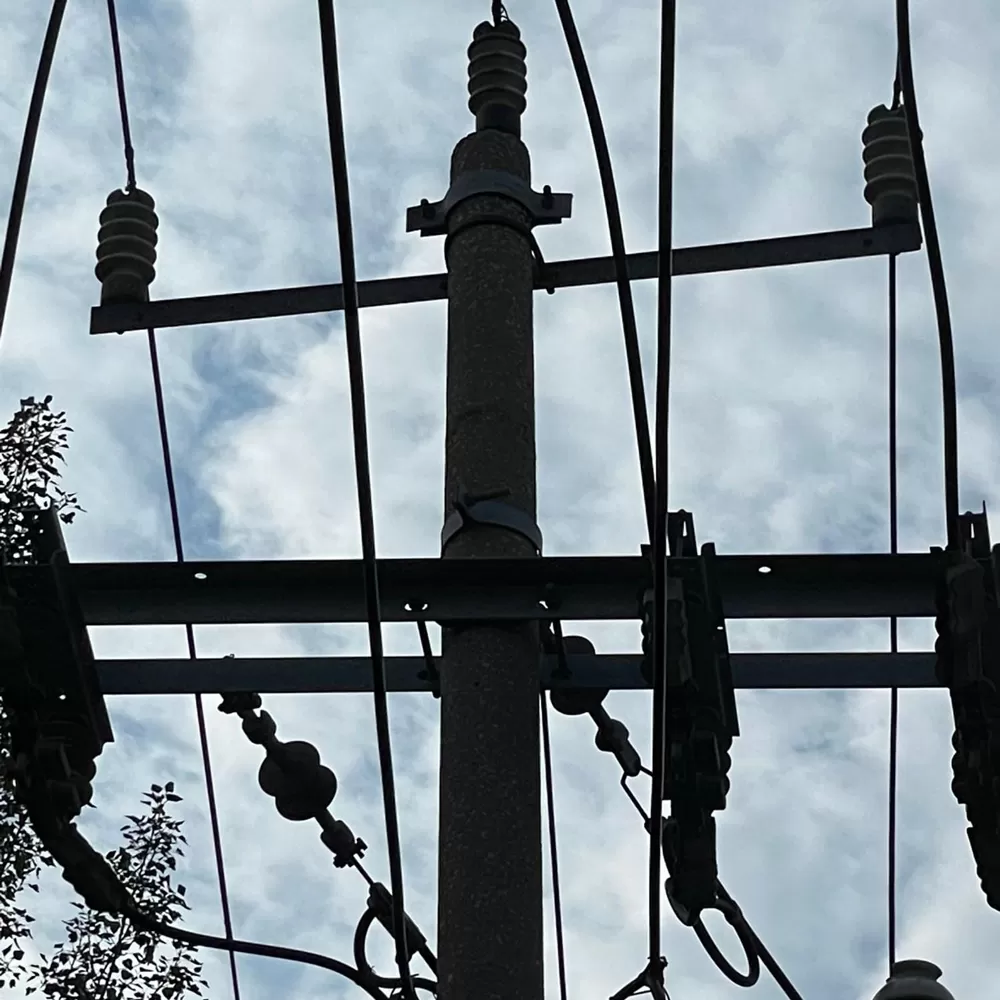

図1オーバーヘッドラインタワーNo.5

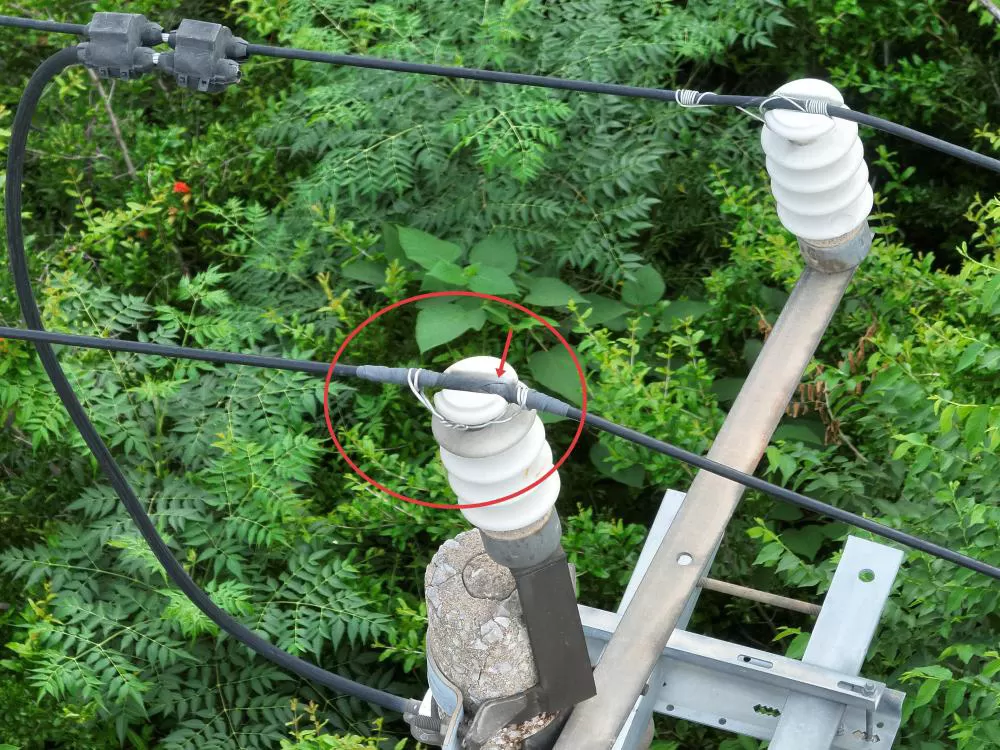

図2欠陥の詳細

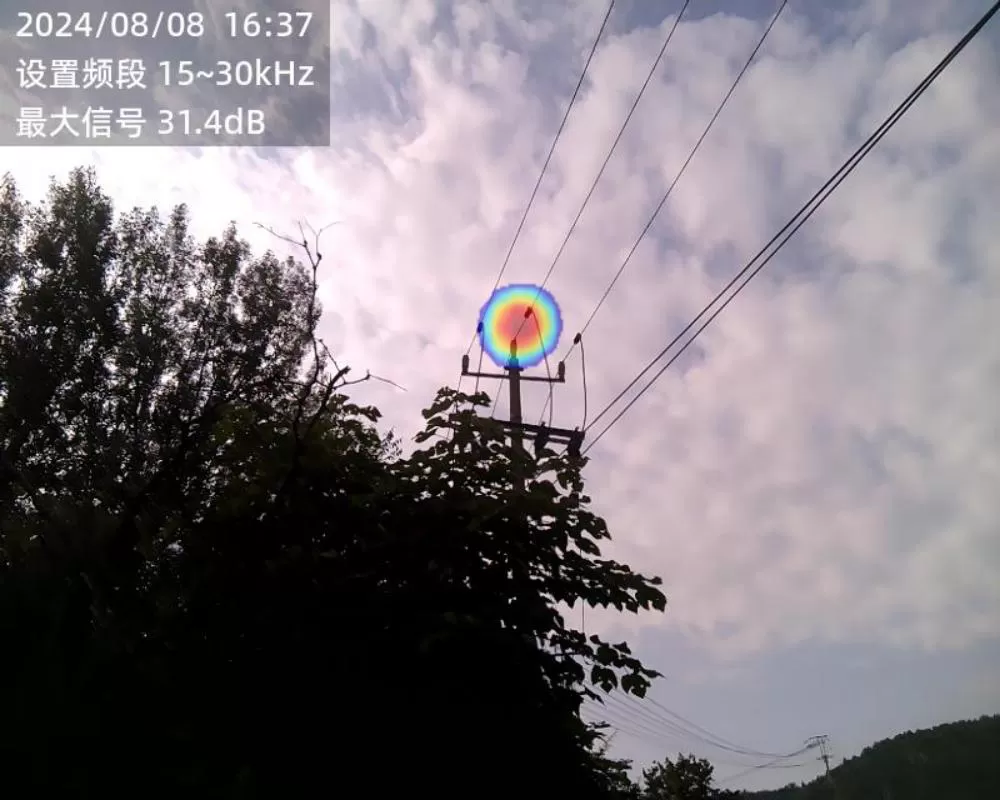

図3アコースティックイメージング

2.結果分析

約10メートルの距離での絶縁体の音響イメージングにより、31.4 dBの振幅の放電が明らかになりました。 したがって、トップビンディングワイヤが損傷して表面が放電していると判断される。
