Sheet1基本情報
テスト日 | 2021年12月5日 | テスト科目 | 三相combansd変圧器 | |
テスターモデル | TCT-200F | テスター名 | CT & PTアナライザー | |
ラレーション | 酒泉、チアン | テスター | デヤオ・リー | |

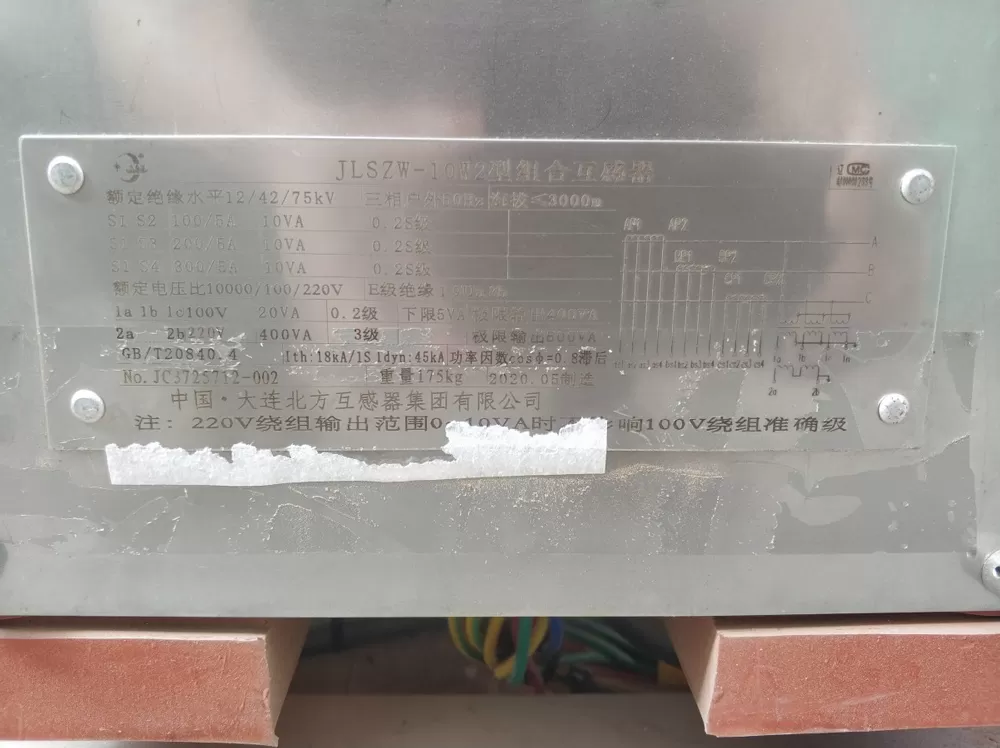

図1ネームプレート
① 三相combansd変圧器はCT、PTおよび真空回路ブレーカーを含んでいます、全体の構造は次の通りです;

図2三相combansdトランス

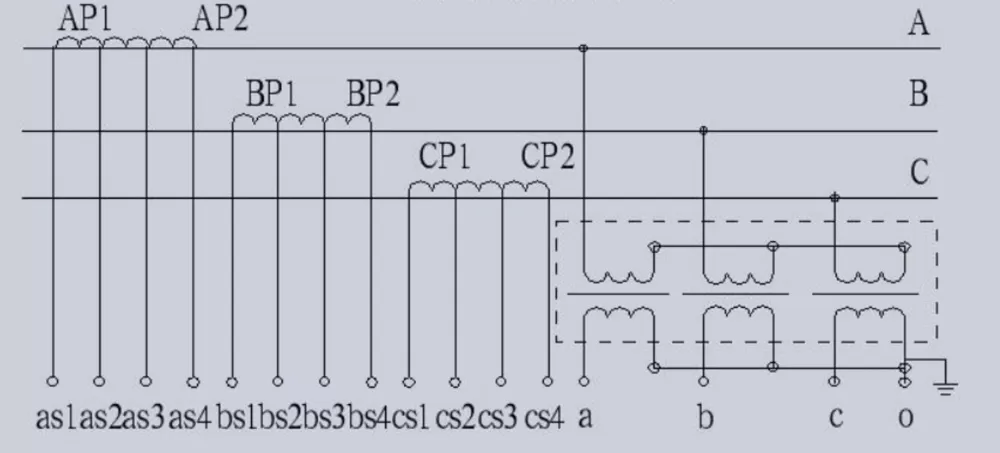

Figure3接続図
■ まず、CTのすべてのテスト (飽和、比率と極性、巻き抵抗、ボタンを押すだけでリードを変更せずにすべてのタップ) を実行します。

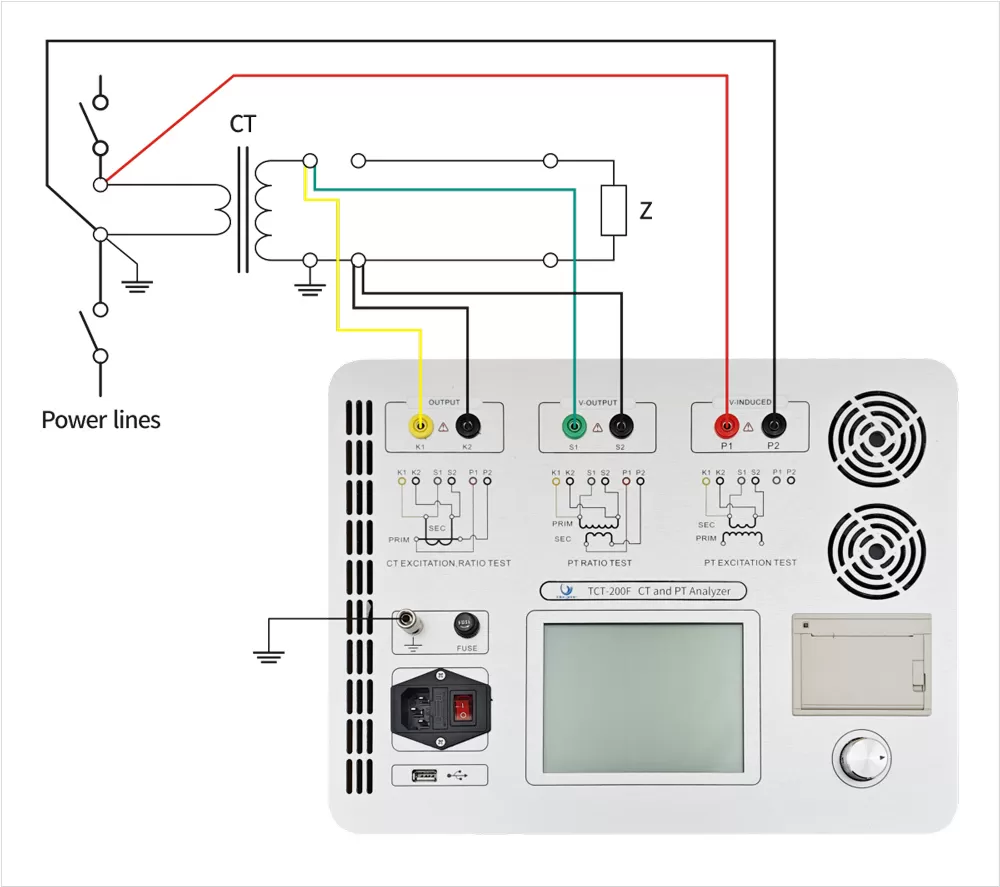

図4 CT配線図

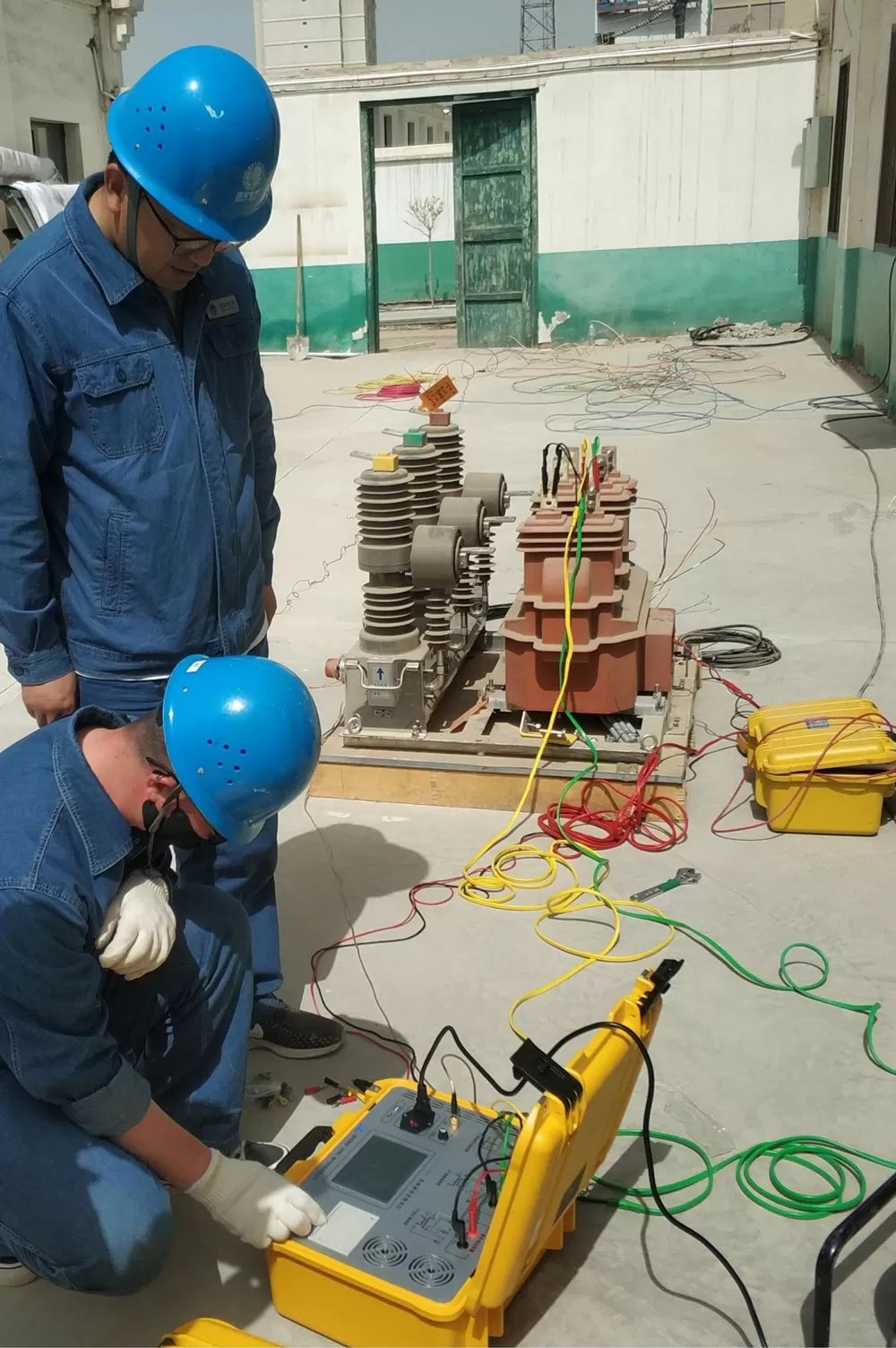

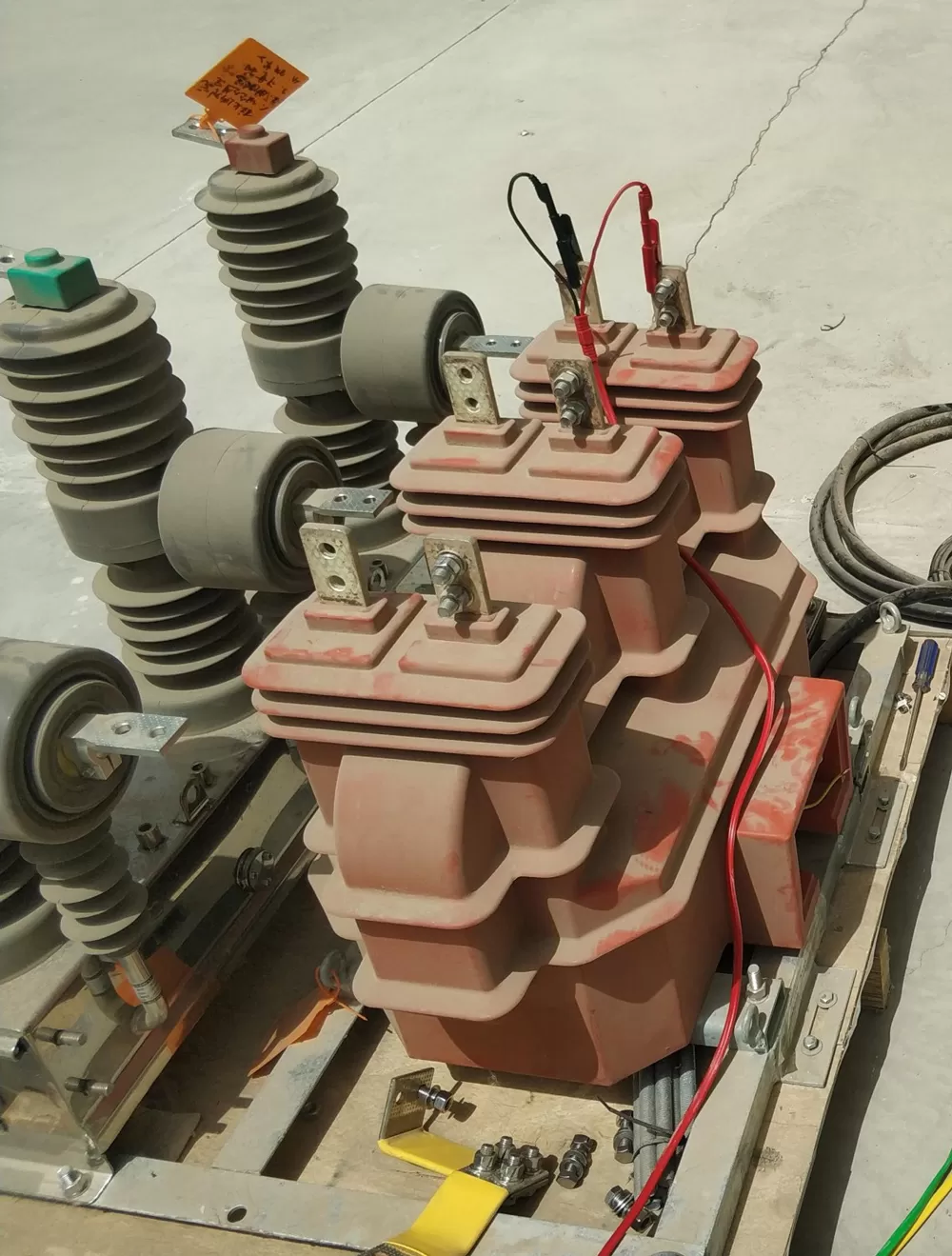

図5オンサイト表示
3テストが終了するまで待って、テストデータを印刷できます。図6に示すように:

図6 CTテストレポート
■ 第二に、PTの比率と極性テストを実行します。テストの前に、テスターを接地し、CT二次巻線とPT二次巻線を開く必要があります。また、PT二次側の一端を接地する必要があります。

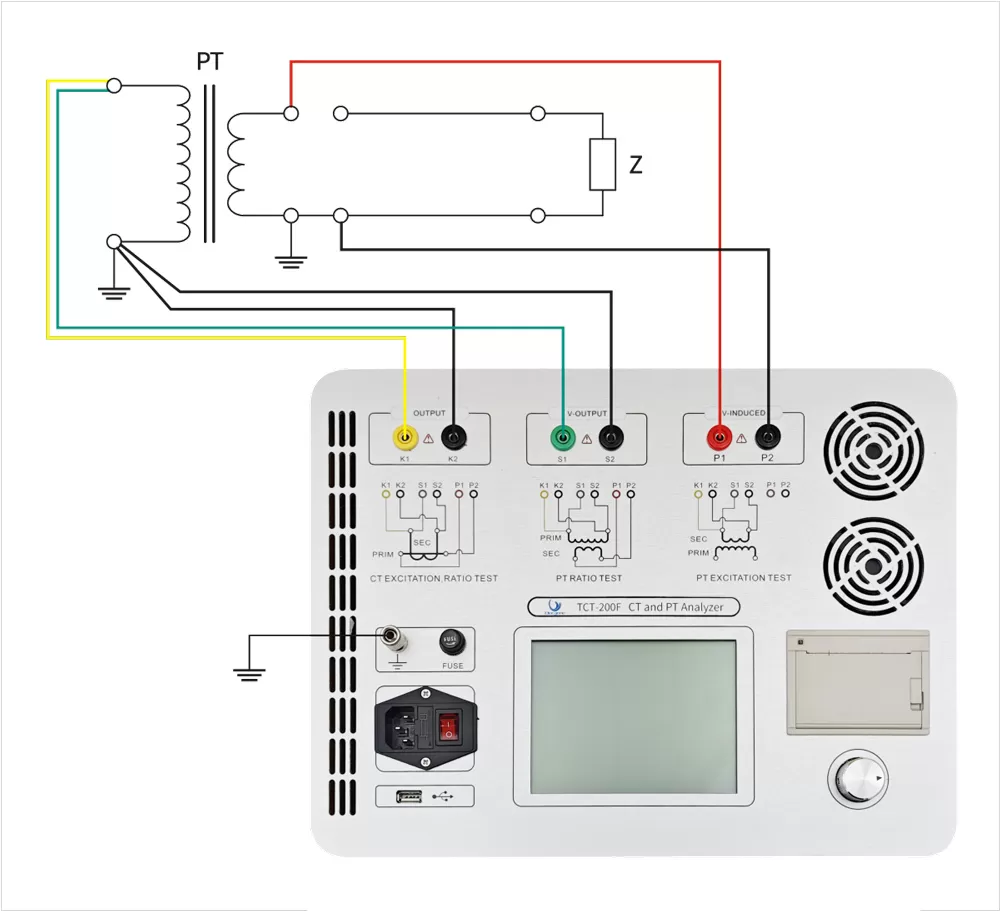

図7 PTの配線図

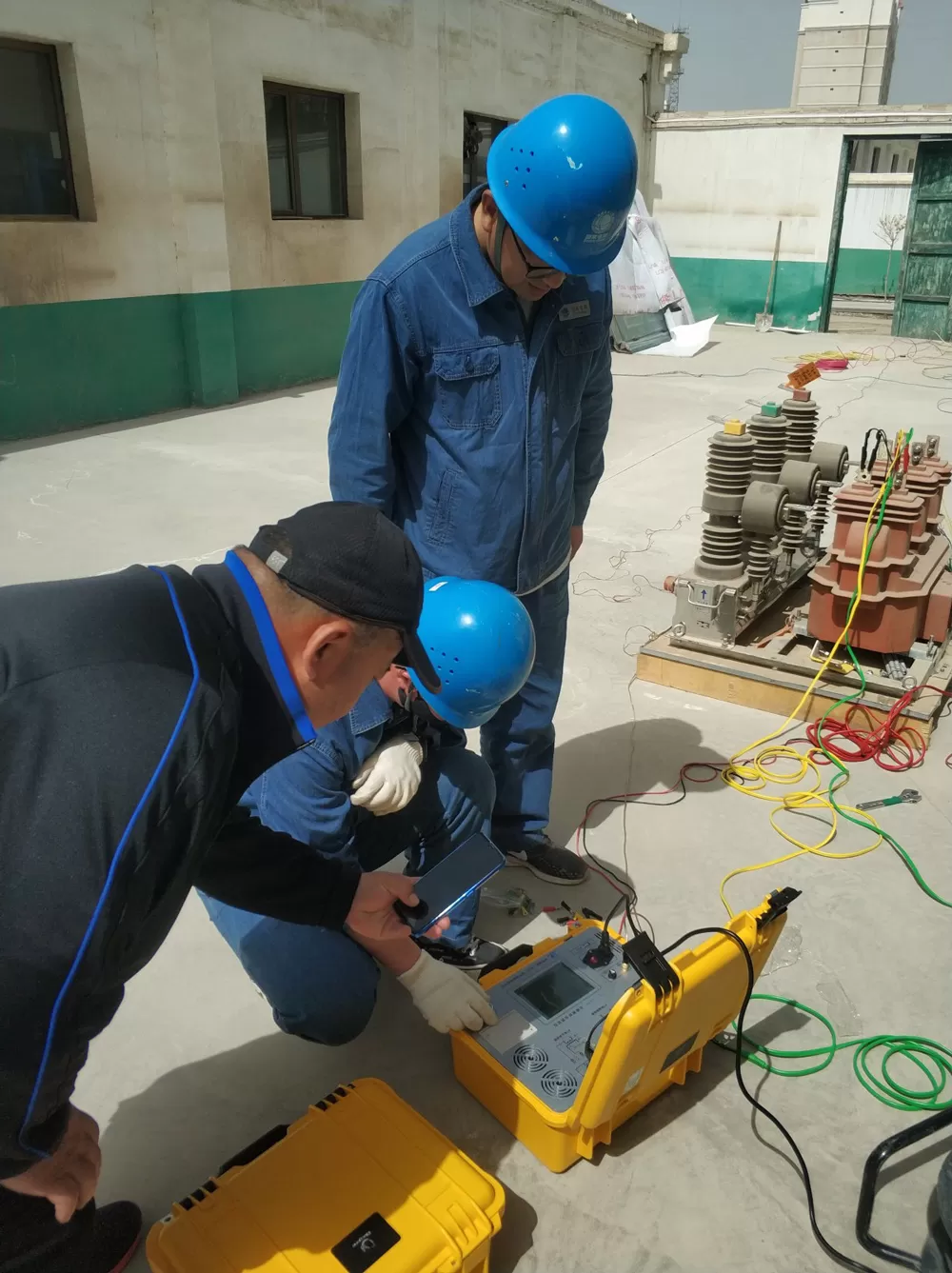

図8オンサイト表示

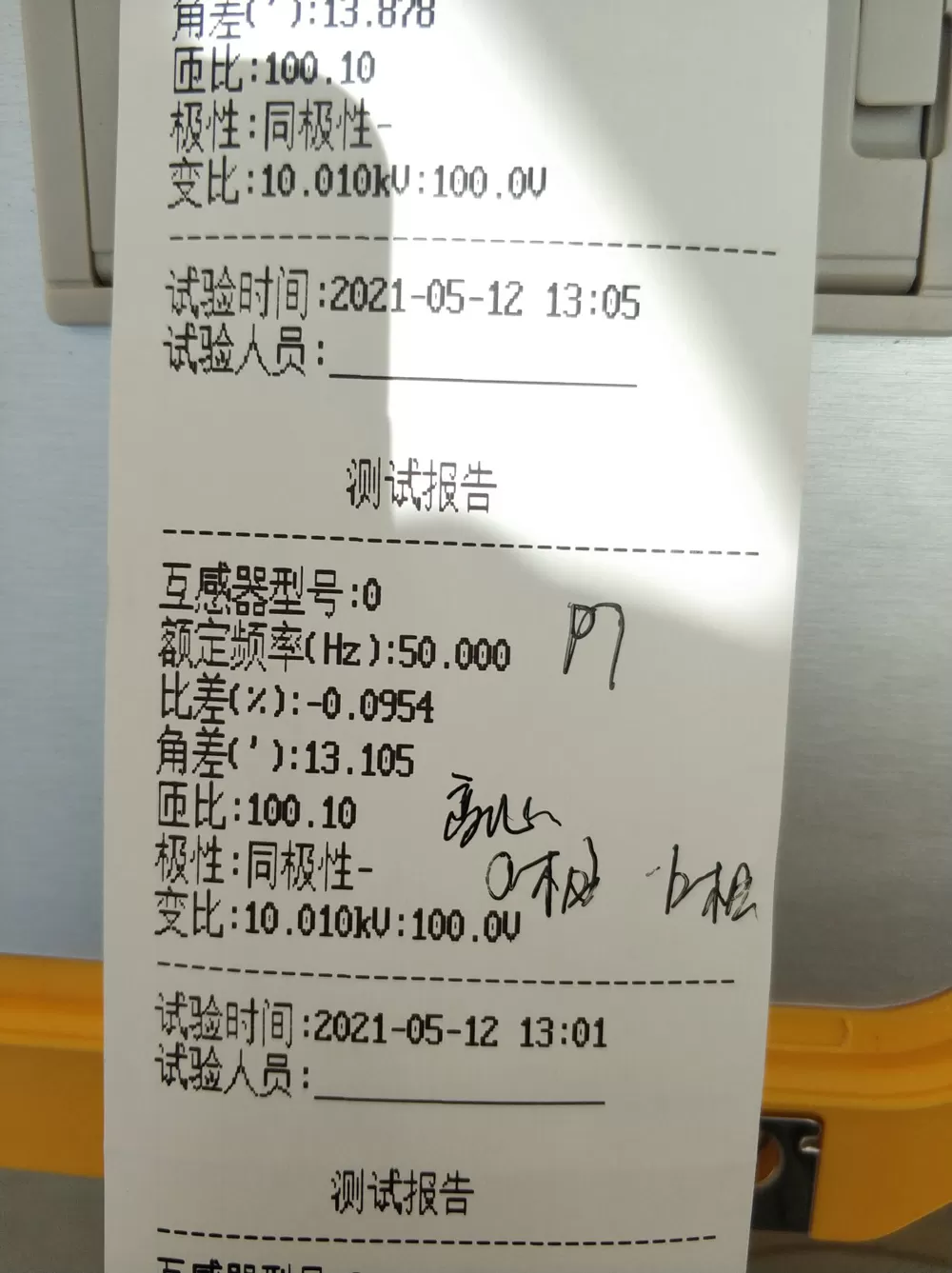

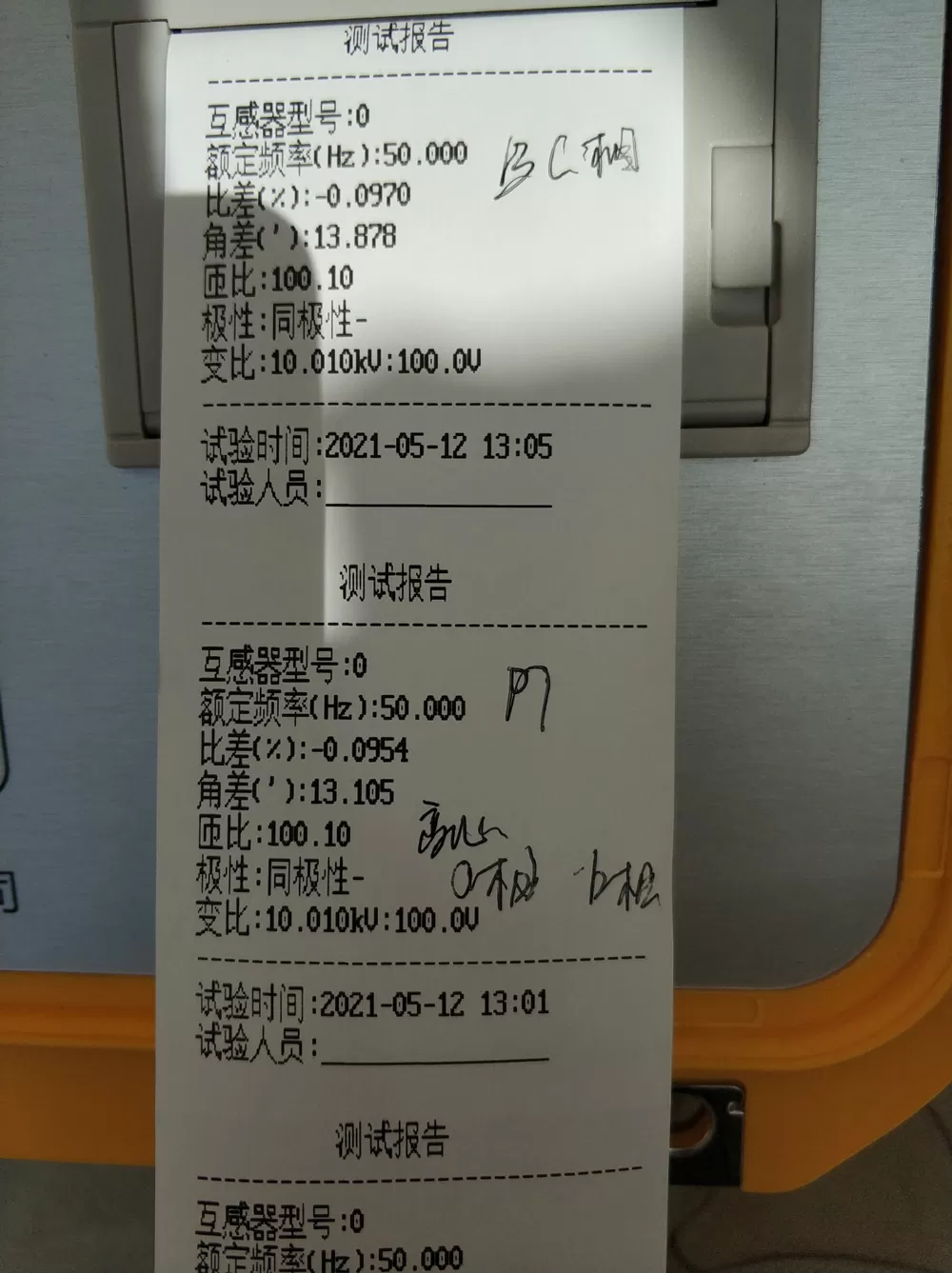

私達のテストが終わるまで私達の待って、図9に示すようにテストデータを印刷できます:

図9 PTテストレポート
