より低い入力パワー要件
出力で純粋なAC正弦波
異なる電圧を出力するためにリアクターを組み合わせるのは簡単です。

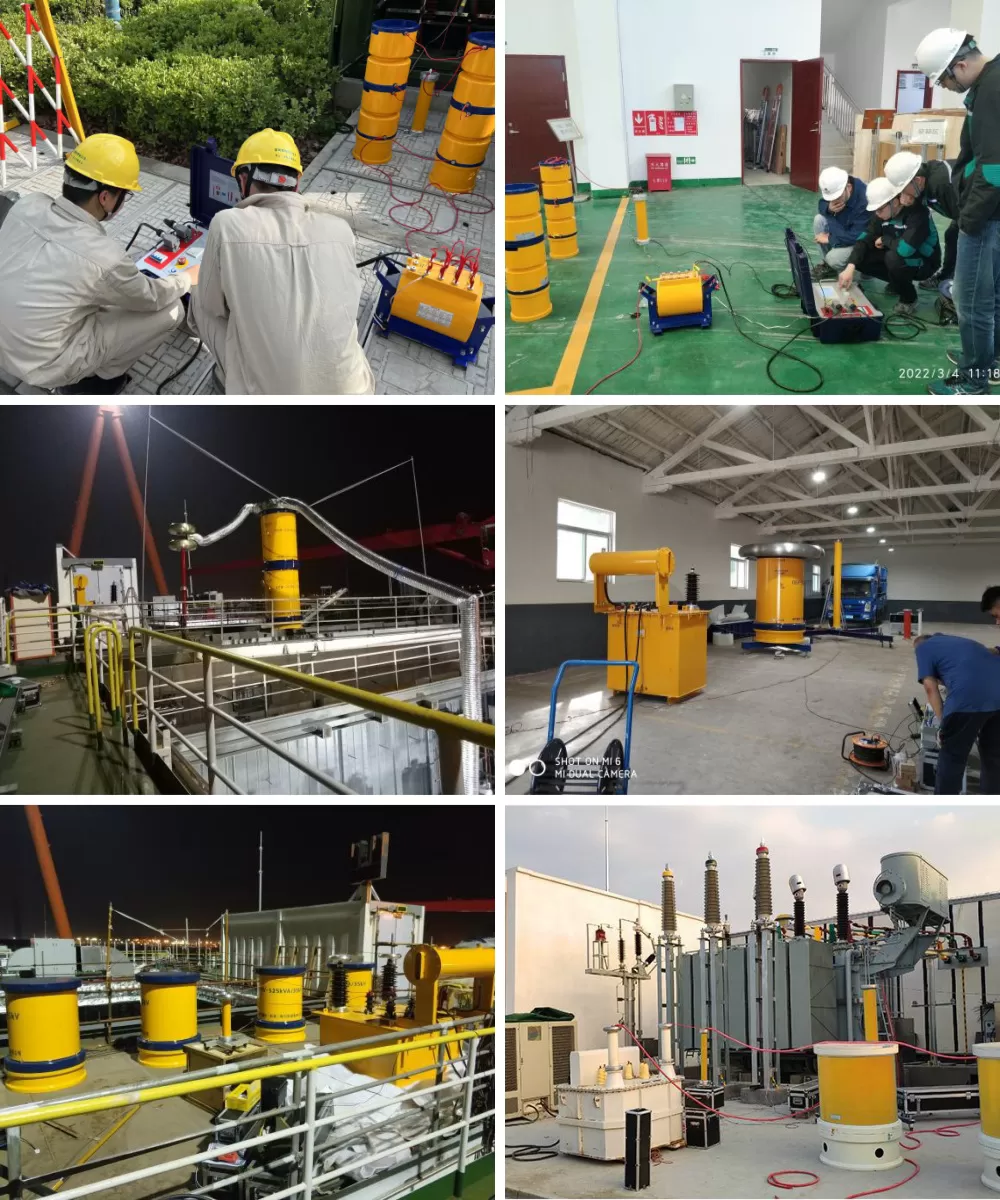

結合された装置のリアクターを通して、それは安定したAC高電圧を出力することができます、そしてそれは主にクロスリンクされたケーブルのようなオンサイト電気機器のAC電圧に耐えるテストのために使用されます、変圧器、GIS、モーターおよび発電機。
さまざまなユーザー、さまざまなテスト済み機器、さまざまなテスト要件によると、デバイスはニーズに応じてカスタマイズすることができます。
製品名: AC電圧共振装置、可変周波数共振、周波数変換直列共振、直列共振、直列共振変圧器、電気機器用周波数変換直列共振電圧抵抗装置、直列共振試験装置、周波数変換直列共振テストのための完全な装置。
ケーブル
GIS
モーターと発電機
その他の可能なアプリケーション (変圧器、CT、PT; ブッシュ; PDテスト)
Vs.従来のパワー周波数テスト変圧器
コンパクト & 軽量:従来の変圧器は、高電圧出力のためにかさばる電源を必要とします。 直列共振は周波数変換を使用して電源容量のニーズを削減し、重量を60% 以上削減してオンサイト展開を容易にします。
高い適応性:周波数 (30〜300Hz) を調整することにより、オブジェクトの静電容量 (ケーブル、GIS、発電機) をテストするための自動適応。 容量性負荷の高い従来の変圧器の容量制限を排除します。
エネルギー効率 & 安全性:共振中の同相電流/電圧は、エネルギー消費を最小限に抑えます (70% 少なくなります)。 高度な過電流/過電圧保護により、絶縁による損傷のリスクが軽減されます。
Vs.VLF (非常に低い周波数) システム
より速いテスト:VLFには長期のテストが必要です (たとえば、0.1Hzで15分、50Hzで1分)。 直列共振は、電力に近い周波数出力を使用し、IEC/IEEEの高速化されたエージング基準に準拠しながら、テスト時間を80% 短縮します。
正確な診断:共鳴下の純粋な正弦波は、真の絶縁欠陥を明らかにし、VLF波形の歪みによって引き起こされる誤判断を回避します。
マルチアプリケーションサポート:ケーブルAC耐、変圧器誘導電圧、およびGISテストをカバーします。 VLFは、部分的なケーブルタイプに限定される。

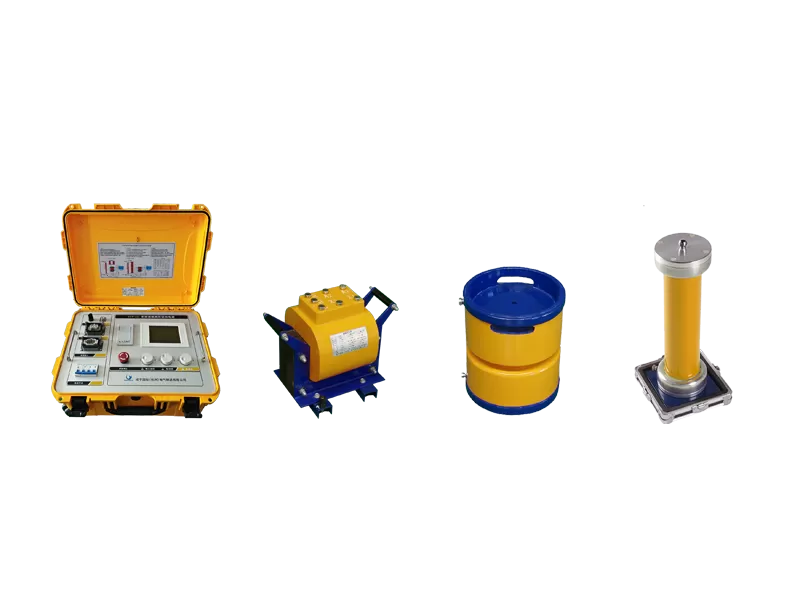

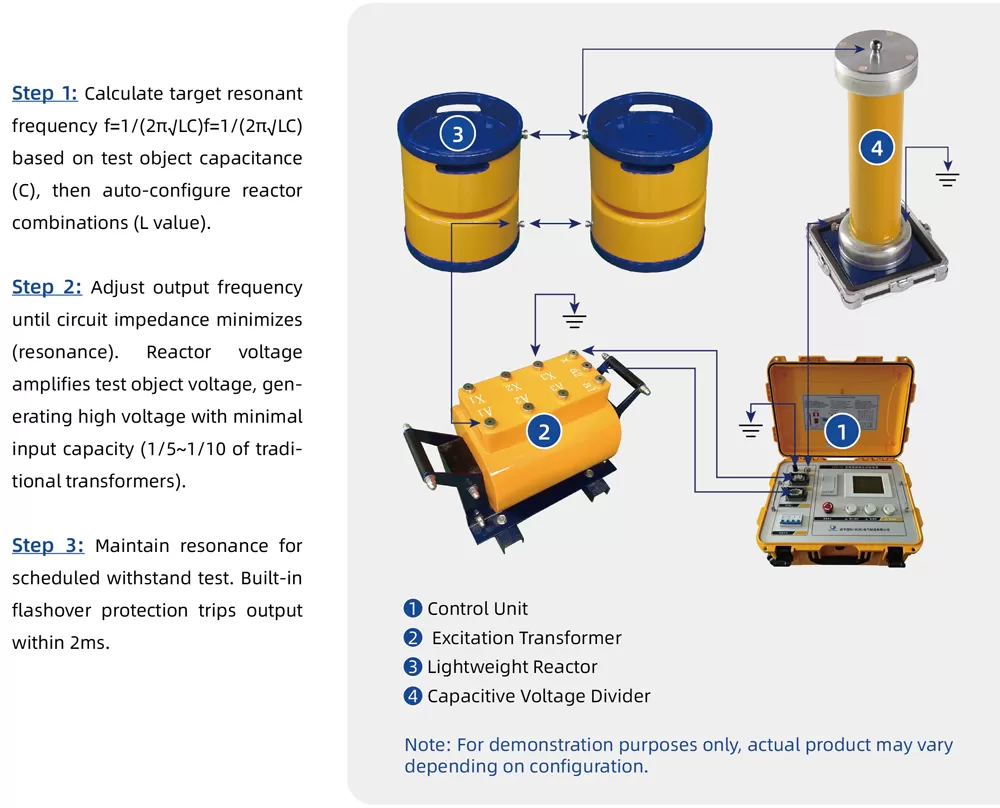

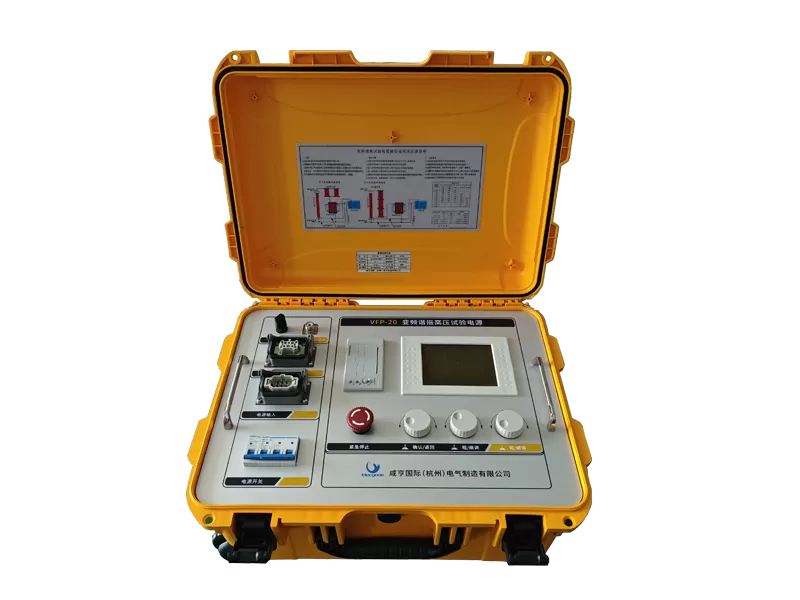

制御ユニット:50/60Hzのグリッド電力を調整可能な周波数 (30〜300Hz) に変換します。

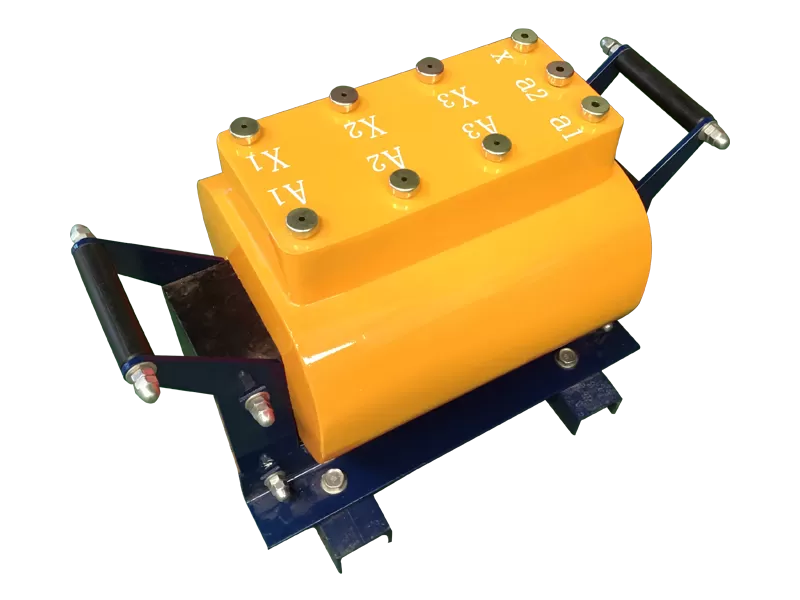

励起の変圧器:コンバーターの出力を向上させて、原子炉に電力を供給します。

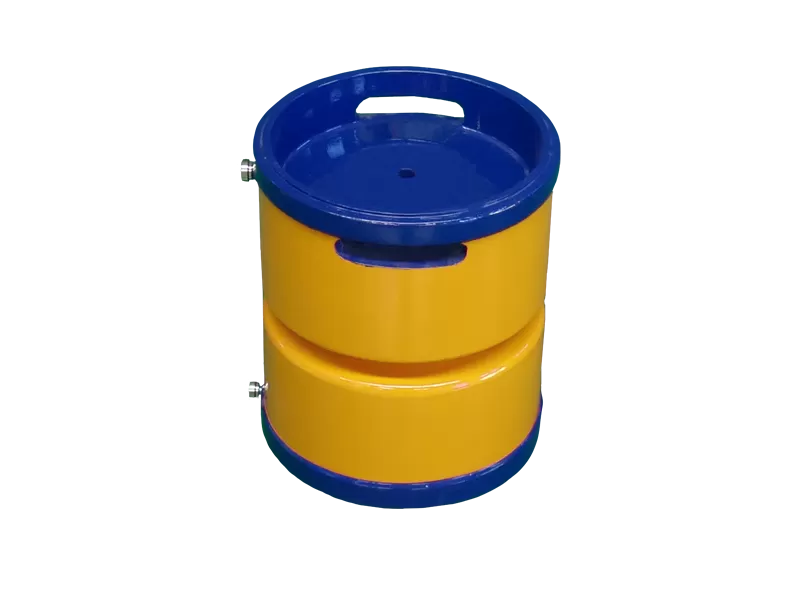

高電圧共振リアクター:テスト対象のキャパシタンス (C) を持つ共振回路を形成するための調整可能なインダクタンス (直列/並列)。

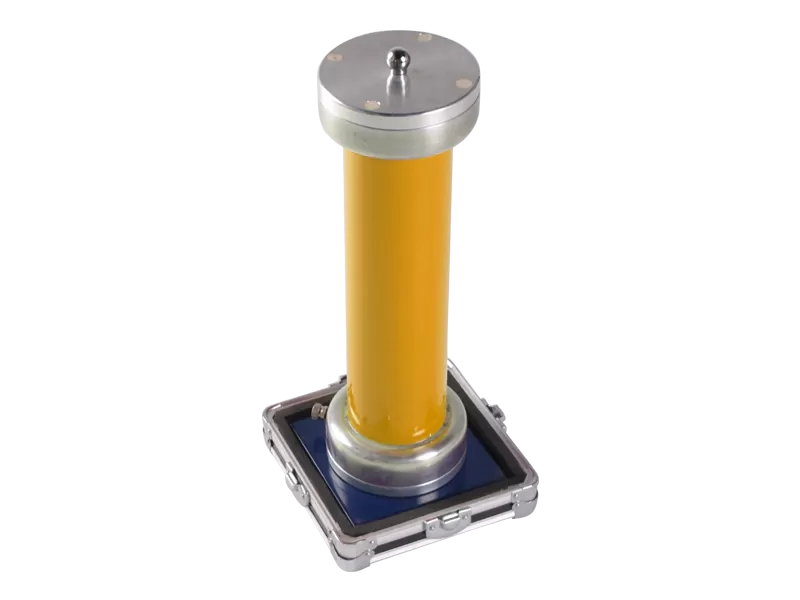

容量性分圧器:閉ループ制御用の高電圧出力を ± 1% の精度でモニターします。
出力電圧 | 0-500kV以下 |
出力周波数 | 20-300Hz |
出力波形 | 正弦波 |
高電圧測定精度 | 1.0% |
周波数分解能 | 0.01Hz |
デューティサイクル | 60分オン/30分オフ |
绝縁材レベル | 1.2U 0/1分 |
電源 | 単相220Vまたは三相380V ± 10% 、50/60Hz ± 2% |
典型的な制品データ
モデル | 定格容量 | 定格電圧 | 主な目的 |
ESR-800 (160/60) | 160kVA | 0-60kV | 1.10kV/400mm ² ケーブル3.0km、容量 ≤ 1.25µ F、テスト周波数30-300Hz、テスト電圧 ≤ 17.4kV、テスト時間 ≤ 15分を満たします。 |
ESR-800 (240/130) | 240kVA | 0-130kV | 1.35kV/400mm ² ケーブル2.0km、容量 ≤ 0.418µ F、テスト周波数30-300Hz、テスト電圧 ≤ 52kV、テスト時間 ≤ 60分を満たします。 |
ESR-800(1800/600) | 1800kVA | 0-600kV | 1.400kV変圧器、サーキットブレーカー、GISおよびその他のAC耐電圧テスト、テスト電圧 ≤ 600kV、テスト周波数30-300Hz、テスト時間 ≤ 60分を満たします。 |
ESR-800 (4000/800) | 4000kVA | 0-800kV | 765kV変圧器AC耐電圧テスト、テスト電圧 ≤ 800kV、テスト周波数30-300Hz、テスト時間 ≤ 60minを満たします。 |
