ESR-800 HV共振テストシステム

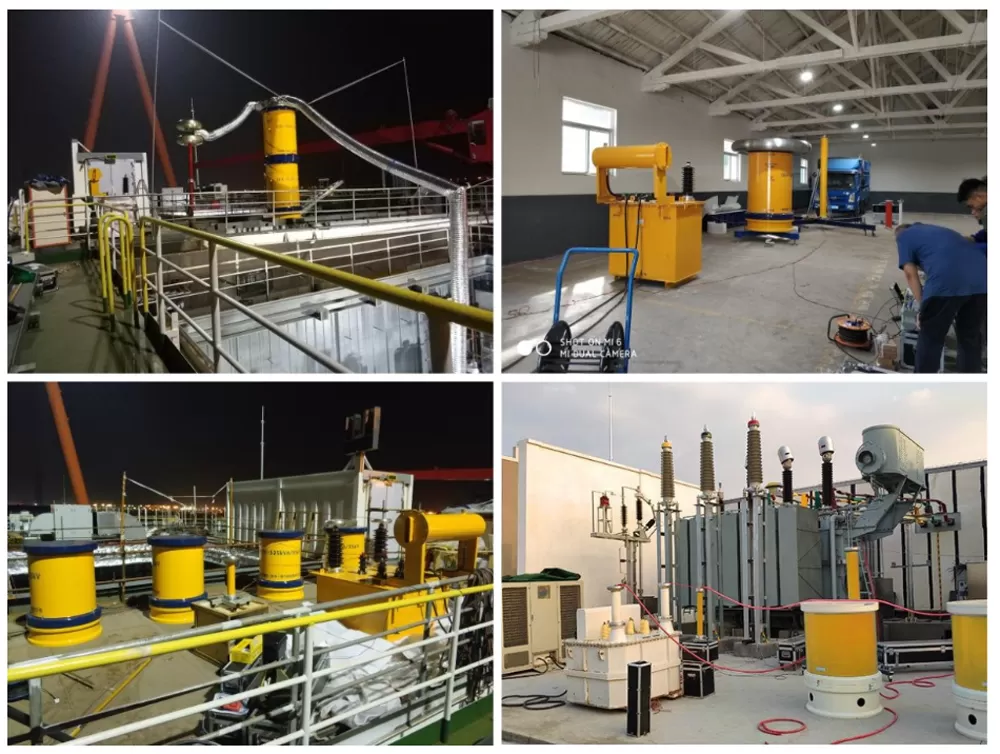

結合された装置のリアクターを通して、それは安定したAC高電圧を出力することができます、そしてそれは主にクロスリンクされたケーブルのようなオンサイト電気機器のAC電圧に耐えるテストのために使用されます、変圧器、GIS、モーターおよび発電機。異なったユーザーに従って、異なったテストされた装置、異なったテスト条件、 装置は必要性に従ってカスタマイズすることができます。

製品名: AC電圧共振装置、可変周波数共振、周波数変換直列共振、直列共振、直列共振変圧器、電気機器用周波数変換直列共振電圧抵抗装置、直列共振試験装置、周波数変換直列共振テストのための完全な装置。

このシステムは、中電圧および高電圧フィールドの容量性テストオブジェクトのAC耐電圧テストに使用できます。

(1)ACは6 ~ 765kV XLPEケーブルの電圧テストに耐えます;

(2)ACは35 ~ 765kV GISの電圧テストに耐えます;

(3)ACは10 ~ 765kVスイッチ、バス、ブッシング、等の電圧テストに耐えます。

(4) パワー周波数は10 ~ 765kVパワートランスの電圧テストに耐えます。

(5) パワー周波数は10 ~ 765kV PTおよびCTの電圧テストに耐えます。

(6) 発電機セットの電圧テストに耐えるパワー周波数;

(7) 10〜765kV電力コンデンサなどのAC抵抗電圧テスト。

Vs.従来のパワー周波数テスト変圧器

• コンパクト & 軽量:従来の変圧器は、高電圧出力のためにかさばる電源を必要とします。 直列共振は周波数変換を使用して電源容量のニーズを削減し、重量を60% 以上削減してオンサイト展開を容易にします。

• 高い適応性:周波数 (30〜300Hz) を調整することにより、オブジェクトの静電容量 (ケーブル、GIS、発電機) をテストするための自動適応。 容量性負荷の高い従来の変圧器の容量制限を排除します。

• エネルギー効率 & 安全性:共振中の同相電流/電圧は、エネルギー消費を最小限に抑えます (70% 少なくなります)。 高度な過電流/過電圧保護により、絶縁による損傷のリスクが軽減されます。

Vs.VLF (非常に低い周波数) システム

• より速いテスト:VLFには長期のテストが必要です (たとえば、0.1Hzで15分、50Hzで1分)。 直列共振は、電力に近い周波数出力を使用し、IEC/IEEEの高速化されたエージング基準に準拠しながら、テスト時間を80% 短縮します。

• 正確な診断:共鳴下の純粋な正弦波は、真の絶縁欠陥を明らかにし、VLF波形の歪みによって引き起こされる誤判断を回避します。

• マルチアプリケーションサポート:ケーブルAC耐、変圧器誘導電圧、およびGISテストをカバーします。 VLFは、部分的なケーブルタイプに限定される。

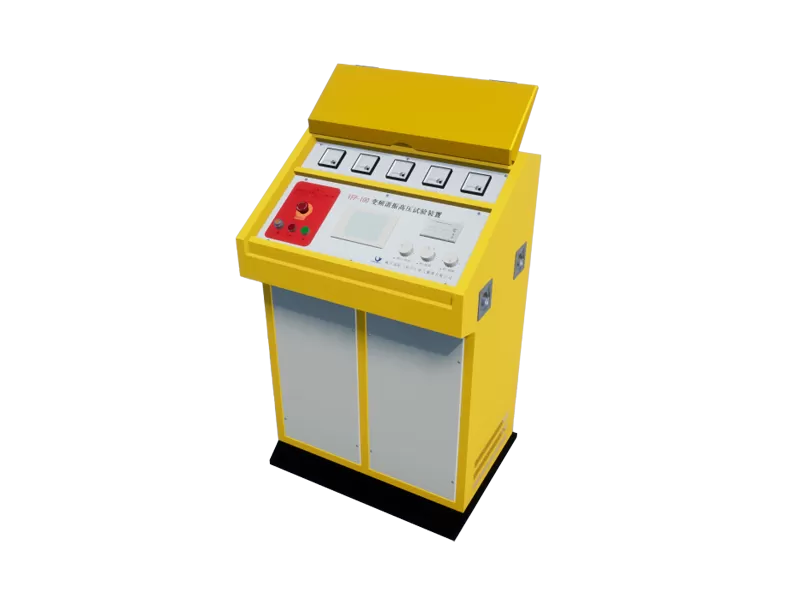

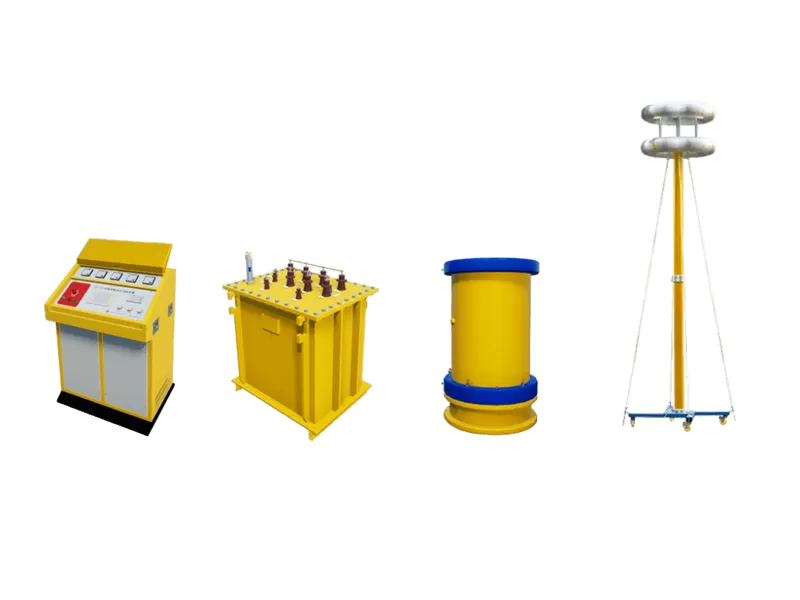

• 制御ユニット:50/60Hzのグリッド電力を調整可能な周波数 (30〜300Hz) に変換します。

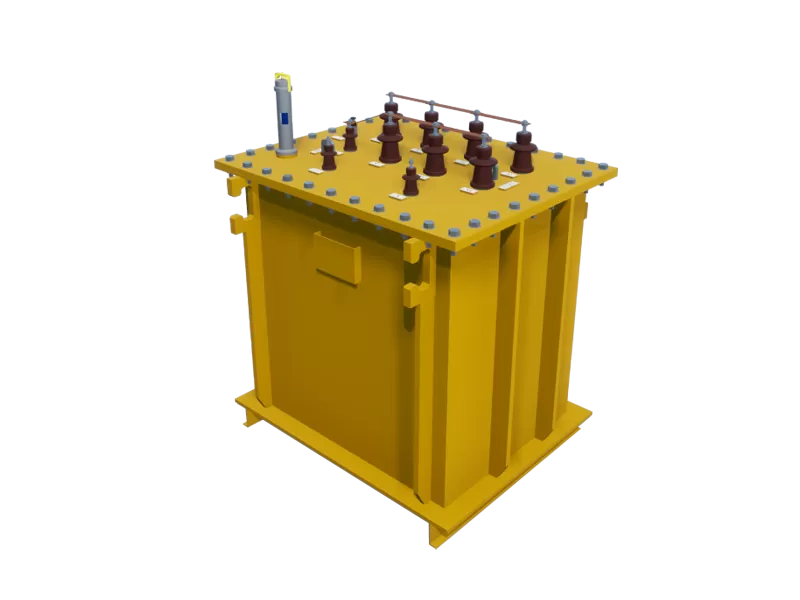

• 励起の変圧器:コンバーターの出力を向上させて、原子炉に電力を供給します。

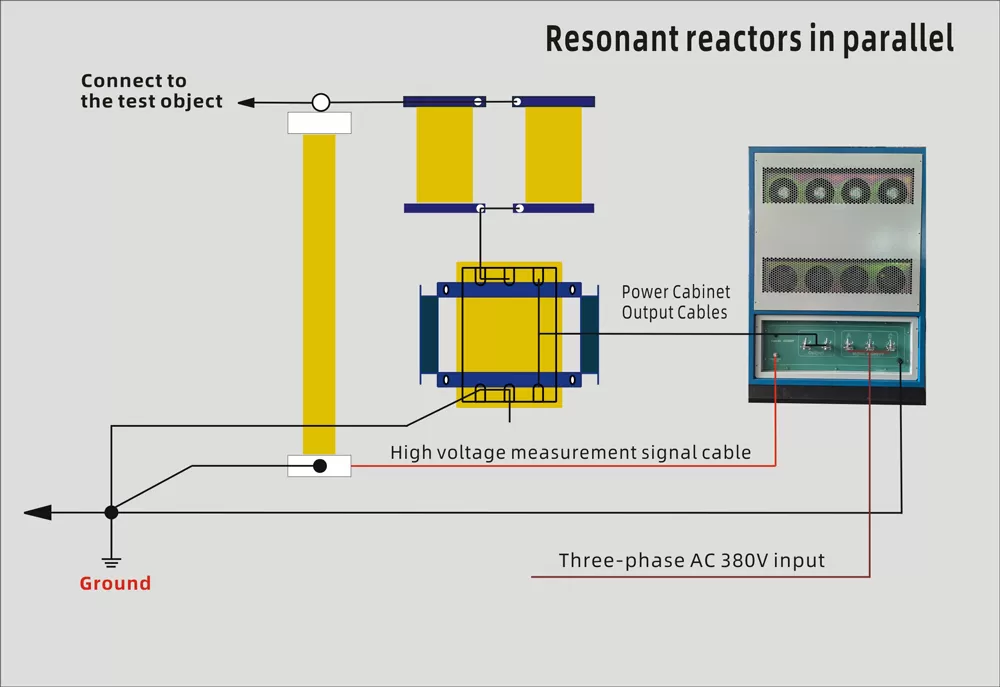

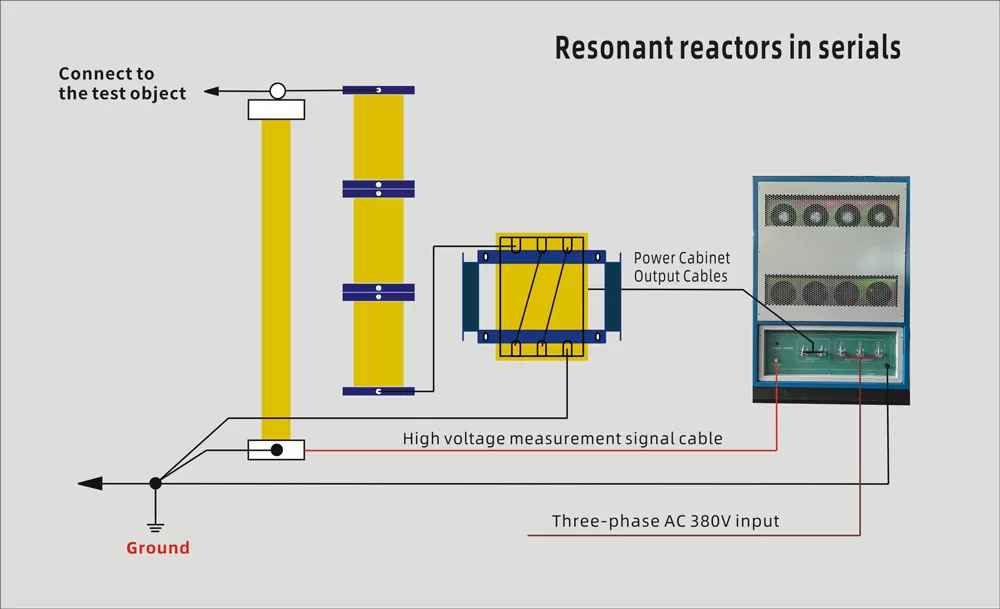

• 高電圧共振リアクター:テスト対象のキャパシタンス (C) を持つ共振回路を形成するための調整可能なインダクタンス (直列/並列)。

• 容量性分圧器:閉ループ制御用の高電圧出力を ± 1% の精度でモニターします。

ステップ1: テスト対象の容量 (C) に基づいて、ターゲット共振周波数f = 1/(2π 説明LC)f = 1/(2π 説明LC) を計算します。次に、リアクターの組み合わせ (L値) を自動設定します。

ステップ2: 回路インピーダンスが最小になるまで出力周波数を調整する (共振)。 リアクター電圧はテスト対象の電圧を増幅し、最小の入力容量 (従来の変圧器の1/5〜1/10) で高電圧を生成します。

ステップ3: スケジュールされた耐テストのための共振を維持する。 内蔵のフラッシュオーバー保護は、2ms以内に出力をトリップします。

典型的な制品データ
