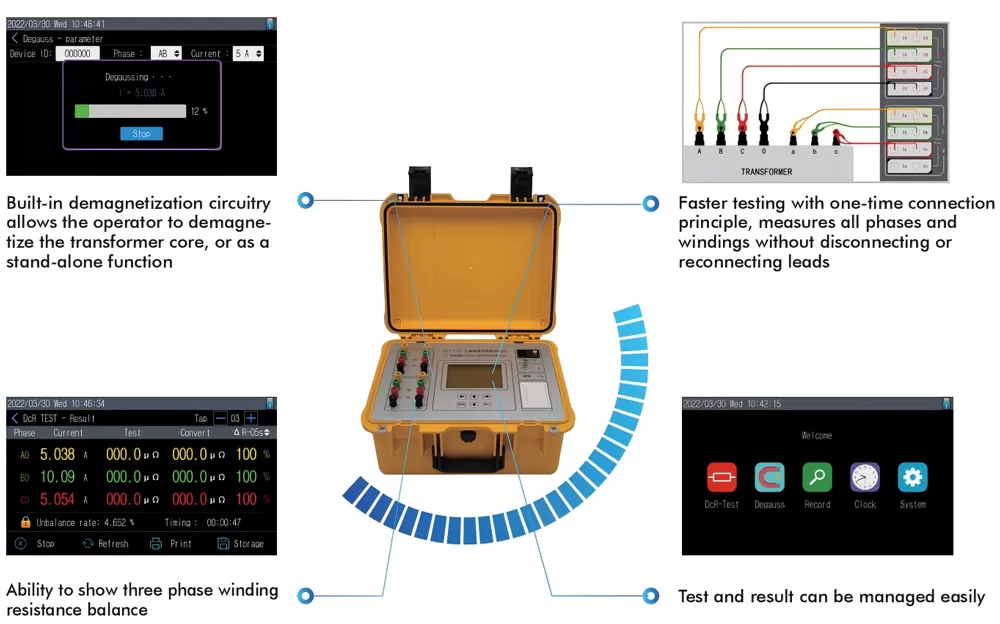

内蔵プリンター
内蔵の自動消磁

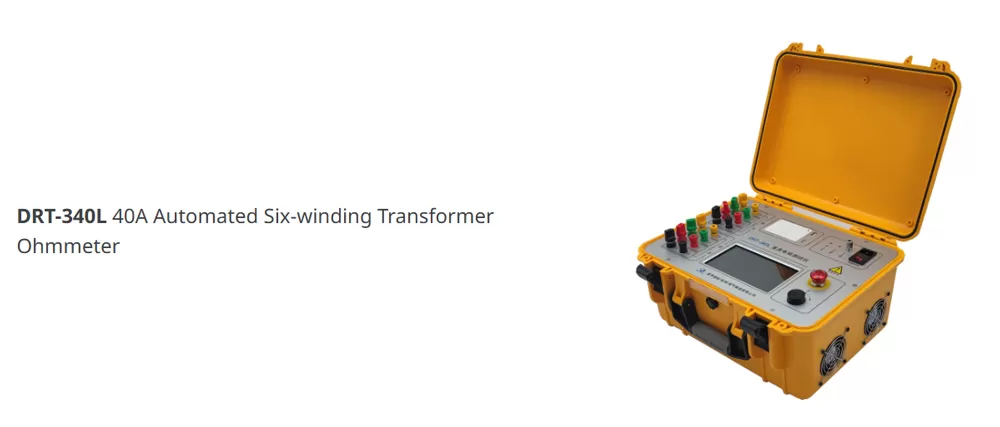

20AまでのDCテスト電流 (DRT-320L)、40A(DRT-340L)
1回の接続の原則により、セットアップ時間が速くなり、安全上のリスクがなくなります
自動化された8端子/6巻線測定機能
高誘導荷重の高速かつ正確なDC巻線抵抗測定のための同時巻線磁化

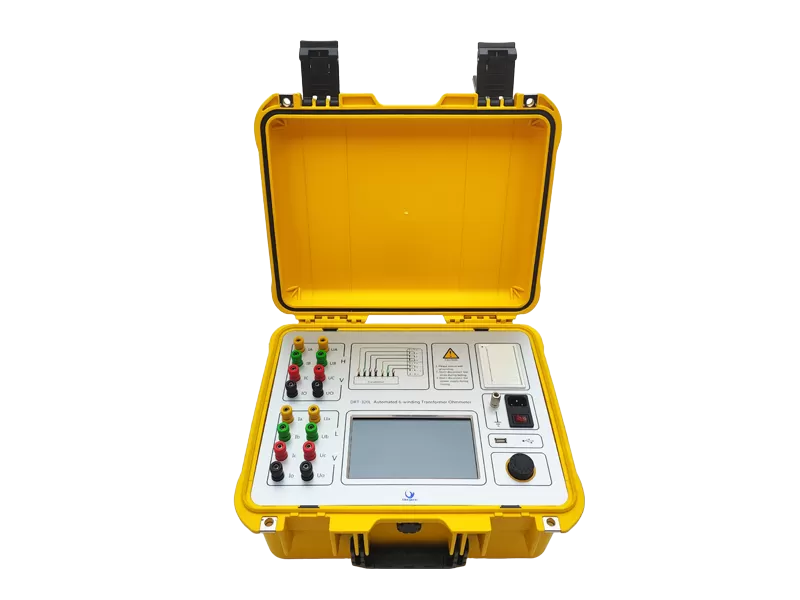

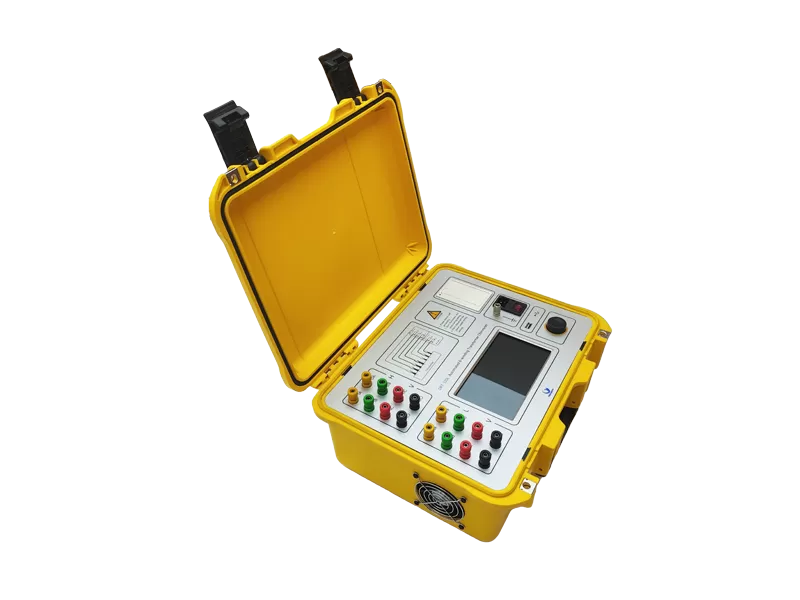

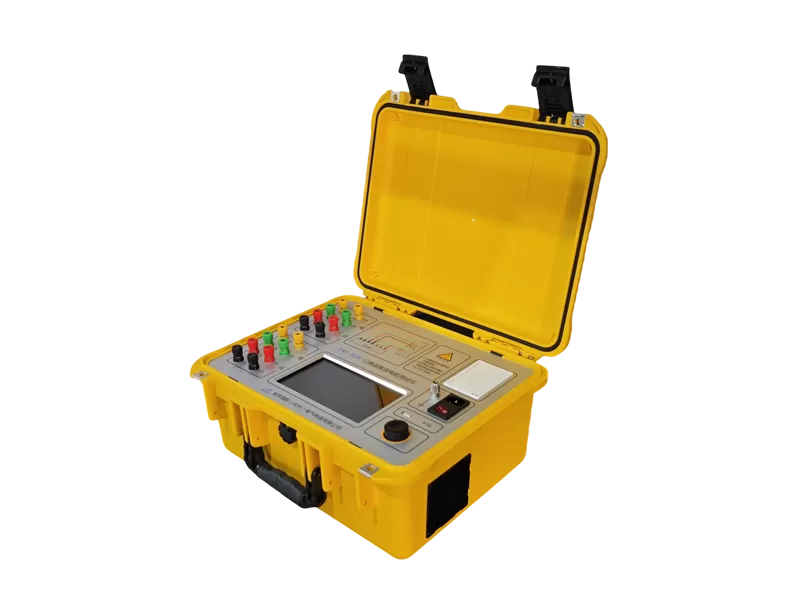

自動化された6巻線変圧器オームメーターのDRT3XXLシリーズは、完全な8端子抵抗測定機能を提供します。 テスト中にリードを切断して再接続することなく、通常の6つの巻線をすべてテストすることで時間を節約できるように設計されています。 また、同時巻磁化 (SWM) 法は、低電圧側にデルタ構成の大型変圧器でも、高速で信頼性の高い測定値を提供します。
DRT3XXLシリーズ変圧器Ohmmeterはに使用されます:

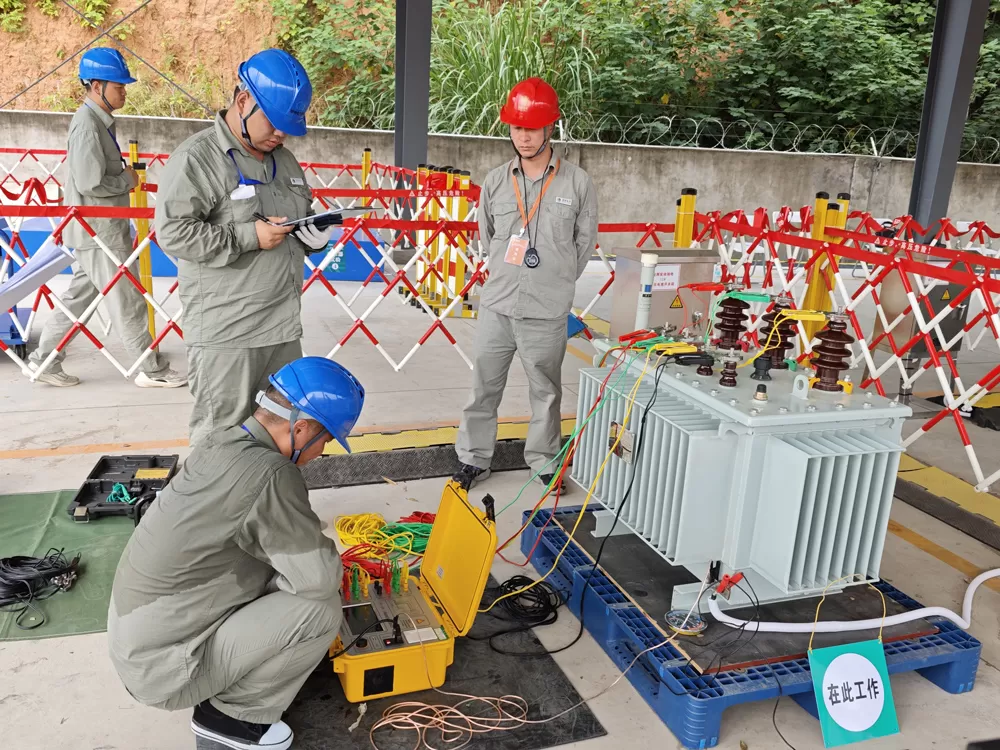

「CT、PT、変圧器の巻線とそれに関連するタップチェンジャー、およびモーター/発電機のフィールドテストを実行します。
「工場の巻線抵抗テストの結果を確認します。
「工場の熱実行テストを実行します。
「接続の緩みなど、変圧器の欠陥の存在などの問題を診断して特定し、負荷中のタップチェンジャーの動作を確認します。
| テストモデル | 単相または三相 | |
| 現在のテスト | 単相: 20A、10A、5A、1A、0.1A、10mA、 <1mA | |
| 三相: 10A + 10A、5A + 5A、1A + 1A、0.1A + 0.1A | ||
| テスト範囲 | シングルフェーズ: 20A(0.5mΩ 〜1 Ω) 10A(1.0mΩ ~ 2 Ω) 5 A(10mΩ ~ 4 Ω) 1 A(0.1Ω ~ 20Ω) 0.1A(2.0Ω ~ 100Ω) 10mA(50Ω ~ 2kΩ) <1mA(500Ω ~ 25kΩ) | 三相: 10A + 10A(0.5mΩ ~ 0.8 Ω) 5 A + 5 A(10 mΩ ~ 1.6 Ω) 1 A + 1 A(0.1 Ω 〜8.0 Ω) 0.1A + 0.1A(2.0 Ω ~ 80 Ω) |
| 精度 | ± 0.2% rdg + 2digt | |
| 入力パワー | 200 ~ 240VAC、50/60Hz | |
| 温度の使用 | -10 ℃ ~ 50 ℃ | |
| 相対湿度 | ≤ 90% 、露なし | |
| 正味重量 | 9kg | |
| ネットサイズ | 400 × 315 × 223mm | |
| テストモデル | 単相または三相 | |
| 現在のテスト | 単相: 40A、20A、10A、5A、1A、0.2A、10mA、 <1mA | |
| 三相: 20A + 20A、10A + 10A、5A + 5A、1A + 1A、0.2A + 0.2A | ||
| テスト範囲 | シングルフェーズ: 40A(0.1mΩ ~ 0.5Ω)20A(0.5mΩ ~ 1 Ω) 10A(1.0mΩ ~ 2 Ω) 5 A(10mΩ ~ 4 Ω) 1 A(0.1Ω ~ 20Ω) 0.2A(1.0Ω ~ 100Ω) 10mA(50Ω ~ 2kΩ) <1mA(500Ω ~ 25kΩ) | 三相: 20A + 20A(0.2mΩ ~ 0.3 Ω) 10A + 10A(0.5mΩ ~ 0.6 Ω) 5 A + 5 A(10 mΩ ~ 1.5 Ω) 1 A + 1 A(0.1 Ω 〜7.0 Ω) 0.2A + 0.2A(1.0 Ω ~ 30 Ω) |
| 精度 | ± 0.2% rdg + 2digt | |
| 入力パワー | 200 ~ 240VAC、50/60Hz | |
| 温度の使用 | -10 ℃ ~ 50 ℃ | |
| 相対湿度 | ≤ 90% 、露なし | |
| 正味重量 | 13.4kg | |
| ネットサイズ | 428 × 350 × 230mm | |
