IEC 60076-18標準を満たす
使いやすいポータブルと軽量

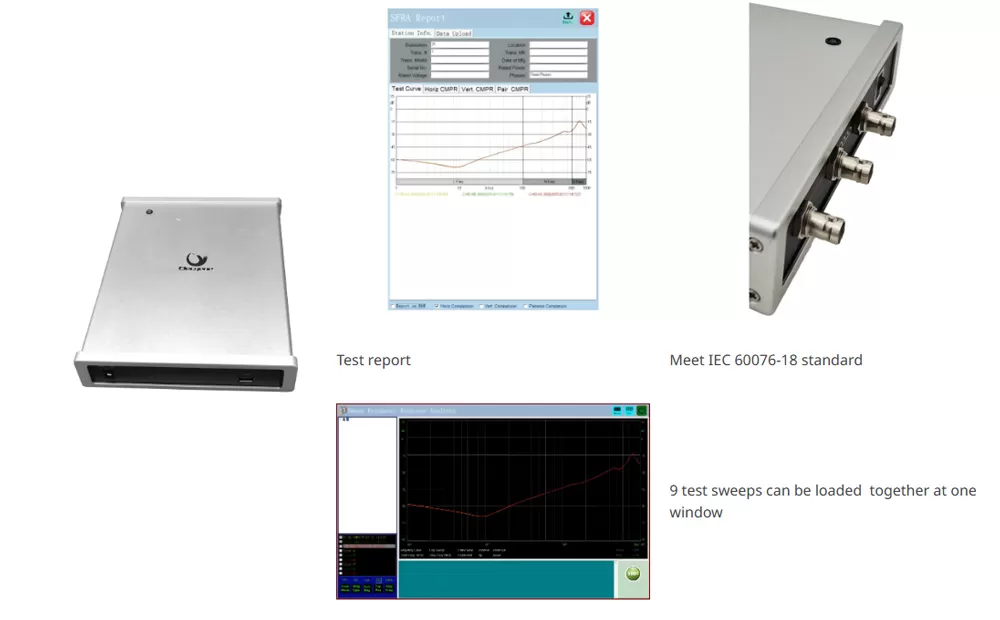

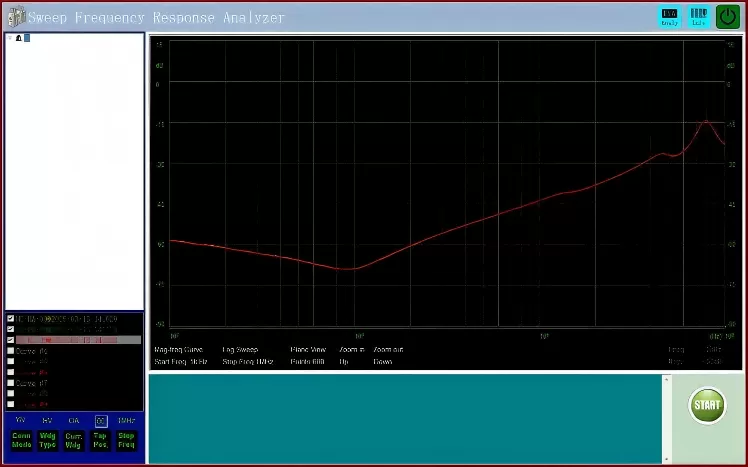

分析ソフトウェアはさらなる診断を可能にします
革新的な接続技術のおかげで再現可能な結果

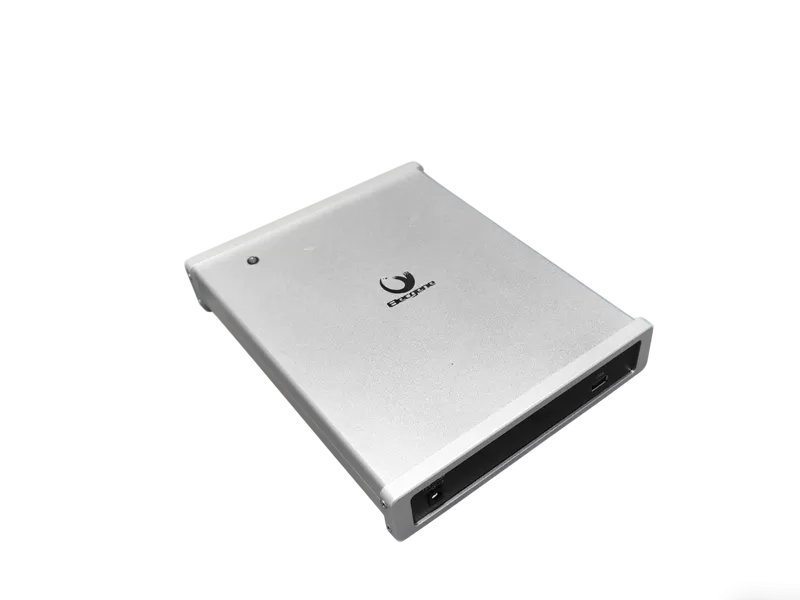

変圧器巻線の変形は、電力業界向けの国家標準DL/T911-2016/IEC60076-18に従って周波数応答分析方法で測定されます。 各トランス巻線の振幅-周波数応答特性を検出し、検出結果を垂直または水平に比較して、振幅-周波数応答特性の変化に基づいてトランス巻線の変形の可能性を判断します。 Mini-WDTは、SFRA方式を使用して、変圧器が機械的損傷を受けているかどうかを評価します。 それは非常にポータブルなアナライザーであり、外部PCに接続するのに非常に便利です。
ミニWDTは、次のような変圧器の問題を検出します。
巻線の変形と変位
ショートターンとオープン巻き
壊れたクランプ構造
コア接続の問題
部分的な巻き崩壊
欠陥のあるコアグラウンド
コアの動き

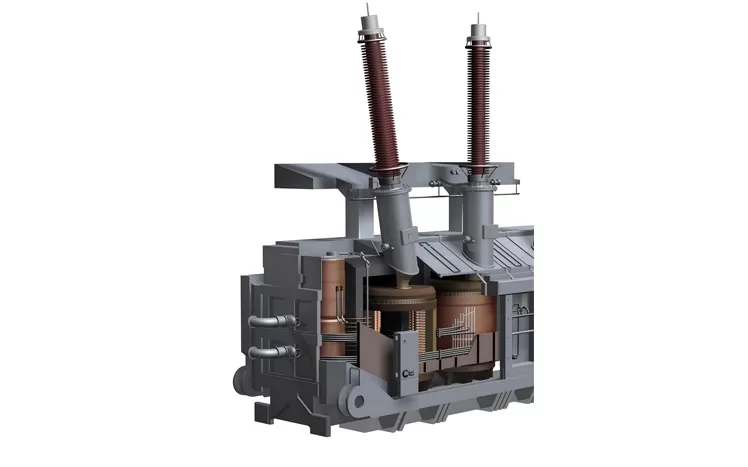

Mini-WDTは、連続的に増加する周波数の正弦波励起電圧を変圧器巻線の一方の端に注入し、もう一方の端から戻る信号を測定します。 周波数ドメインでの直接測定により、追加のデータ処理は必要ありません。 入力信号と出力信号の比較は、参照データと比較することができる固有の周波数応答を生成する。 それによって、偏差は内部コンポーネントの変化を示すことができる。 これらの偏差は、周波数範囲の異なるセクションに直接関連することができ、それらは互いに識別することができる。
| 出力電圧 | テスト中のVpp-25V自動調整 |
| 入力インピーダンス | 1MΩ (テストチャネルの抵抗に一致する作り付けの50Ω) |
| 周波数スイープ範囲 | 10Hz-2MHz (30MHzまでカスタマイズ可能) |
| 出力インピーダンス | 50Ω |
| ダイナミックレンジの測定 | -100dB ~ 20dB |
| 周波数精度 | 0.00001 |
| 入力パワー | 100-240V AC、50/60Hz |
| 環境条件 | 操作温度: -10 ℃ 〜50 ℃ 湿度: ≤ 90% |
| ネットサイズ | 238 × 184 × 40mm |
| 正味重量 | 2.45kg |
