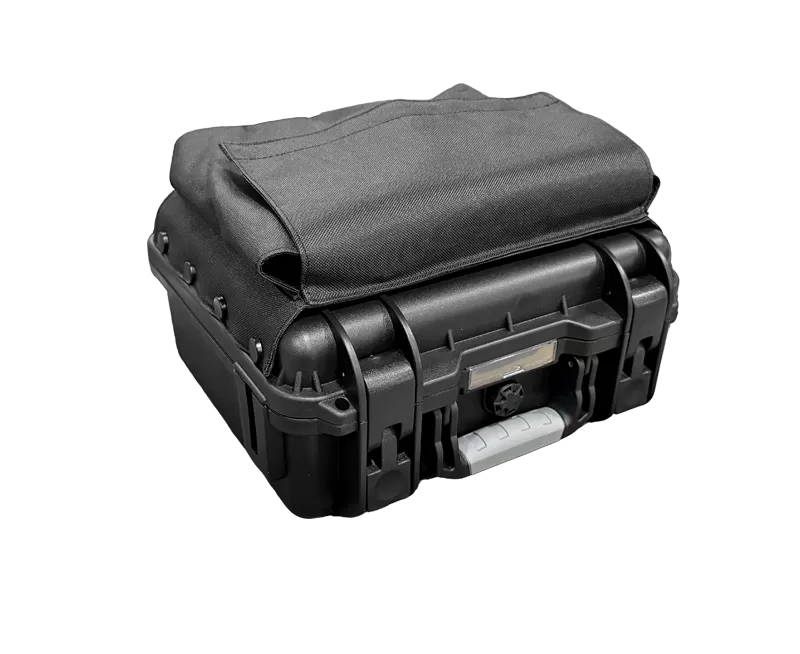

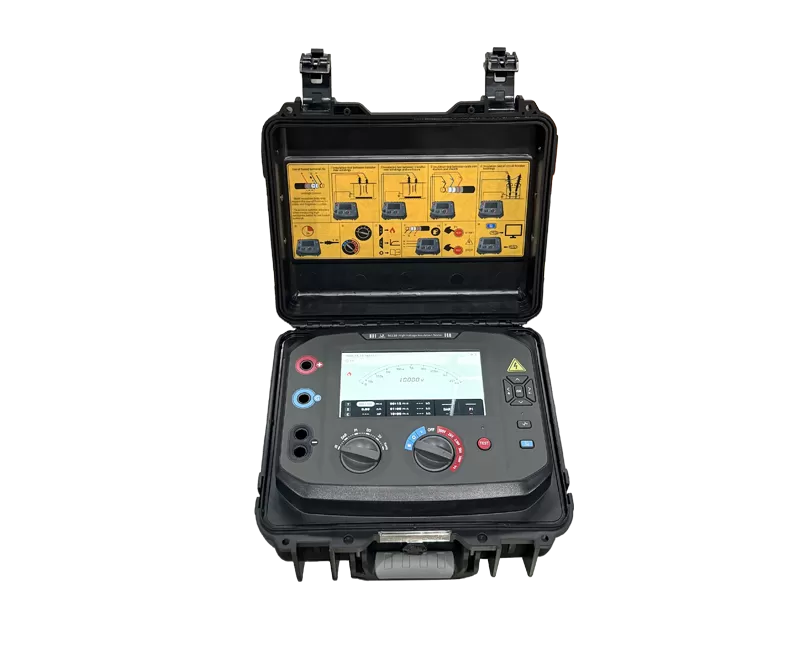

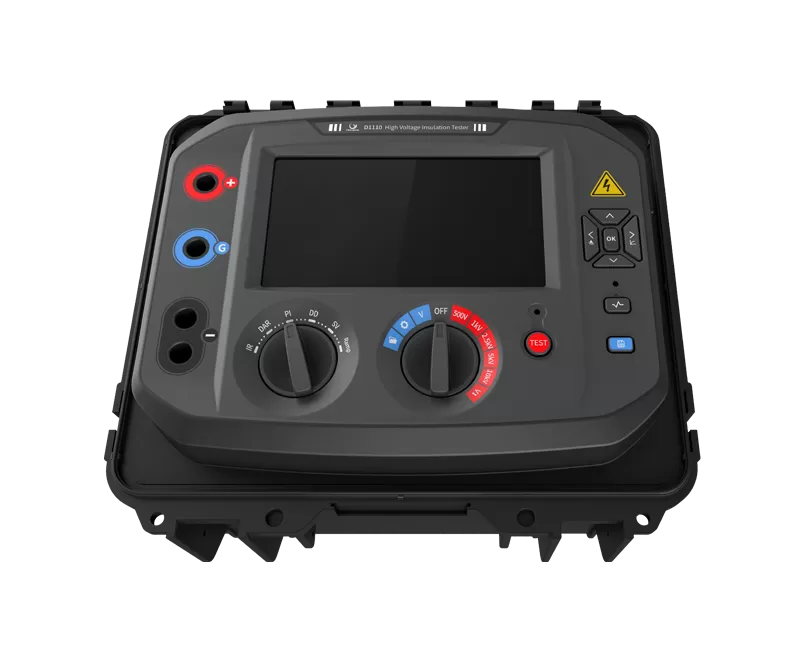

D1110高電圧絶縁テスター

出力範囲: 500V、1000V、2500V、5000V、10000V、ユーザー定義のテスト電圧

ユーザー定义テスト电圧

10 Vステップで100V〜1 kV、25Vステップで1kV〜10 kV

テスト電圧精度

+ 4% 、-0% 、1GΩ 負荷 (0 °C〜30 °C) で ± 10 Vの公称テスト電圧

電圧解像度

1V

抵抗の範囲

10kΩ から35 TΩ

精度

500V:10kΩ ~ 100GΩ 、 ± 5%;100GΩ ~ 1TΩ 、 ± 20%

1000V:10kΩ ~ 200GΩ 、 ± 5%;200GΩ ~ 2TΩ 、 ± 20%

2500V:10kΩ ~ 500GΩ 、 ± 5%;500GΩ ~ 5TΩ 、 ± 20%

5000V:10kΩ ~ 1TΩ 、 ± 5%;1TΩ ~ 10TΩ;± 20%

10000V:10kΩ ~ 2TΩ 、 ± 5%;2TΩ ~ 20TΩ 、 ± 20%

12000V:10kΩ ~ 2.4TΩ 、 ± 5%;2.4TΩ ~ 24TΩ 、 ± 20%

抵抗解像度

0.01kΩ

テストモード

IR、IR(t) 、DAR、PI、SV、DD、ランプテスト、電圧測定

ショートサーキットの流れ

1mA、2mA、3mA、4mA、5mA、6mA

绝縁材テストアラーム

999 GΩ への100 kΩ

電圧測定

AC/DC:5V ~ 660V(45 ~ 65Hz) 、 ± 3% rdg ± 3V

現在の測定

0.01nA ~ 7.00mA、 ± 5% rdg ± 0.2nA

容量

10.0nF ~ 50.0μF、 ± 5% rdg ± 5nF

排出率

12kVから50Vへの、 ≤ 0.47 s/uF

温度測定

-20 ℃ ~ 100 ℃ 、 ± 2 ℃

フィルタリング方法

ハードウェアフィルタリング、ソフトウェアフィルタリング

ソフトウェアフィルターの设定

10 s、20 s、30 s、60 s & アダプティブ

タイマー範囲

最大99分59秒、最低1秒の設定

リアルタイム出力

電圧、電流、抵抗

表示

7 "、800 × 480工業用グレードのLEDカラーディスプレイ

メモリ容量

100時間ログ @ 1秒間隔

データのエクスポート

USB経由で結果とプロセスデータをエクスポート

通信インターフェース

USB、Bluetooth

電源

80 ~ 264VAC、43 ~ 67Hz

バッテリー容量

6200mAh、14.4V

バッテリー寿命

100MΩ 荷重で10kVで6時間 (典型的な) 連続テスト

バッテリー充電時間

3時間通常充電 (220V/50Hz)

操作温度

-20 °Cから50 °C

保管温度

-25 ℃ 〜65 ℃

湿度

<95% RH、非凝縮

IPレーティング

IP65 (ふたが閉じている) 、IP40 (ふたが開いている)

安全性

3000 mへのCATIV 600 V

ネットサイズ

318 × 280 × 150mm

正味重量

4.3kg
